在材料科學、半導體工藝或生命科學的前沿探索中，電子顯微鏡（SEM/TEM）無疑是科研人員洞察微觀世界的一雙“慧眼”。然而，這雙“慧眼”對環境極其敏感，尤其是那些我們?nèi)梭w無法感知的微弱振動——來自周邊的腳步聲、過往的車輛、甚至空調主機的運轉，都可能成為干擾電鏡成像清晰度的“元兇”。這時，一套高效的電鏡減振臺便從“可選配件”轉變?yōu)閷?shí)驗室的“必備伙伴”。今天，我們就來深入解析電鏡減振臺的實用價值，探討它為何是保障高精度研究成果的關鍵一環。
當我們將電鏡放大到幾十萬倍甚至百萬倍時，任何微小的位移都會被成百上千倍地放大，導致圖像模糊、失真。傳統被動式減振方式（如橡膠墊、氣浮平臺）對低頻振動的隔離效果往往有限。低頻振動（通常在1-200Hz范圍內）穿透力強，傳播距離遠，是影響大型精密儀器穩定性的主要因素。
電鏡減振臺的核心價值就在于“主動出擊”。以優尼康科技有限公司（翌穎科技）代理的HERZ系列主動式減震系統為例，其工作原理是利用內部的壓電加速度傳感器實時監測地面?zhèn)魅氲恼駝?dòng)，并通過控制器生成一個振幅相當、相位相反的壓力信號來抵消振動。這種主動抵消技術，能有效隔離包括水平和垂直方向在內的六個自由度振動，為電鏡提供一個如“靜態”般穩定的工作環境，從根本上保障成像質量。
并非所有電鏡對減振的要求都完全一致。根據設備類型、體積和重量，需要配置不同的電鏡減振臺方案。
對中小型科研設備（如AFM、輪廓儀、臺式SEM）：這類設備通常對高頻振動也有要求，但承載相對較小。HERZ TS系列桌面一體型主動式防震臺就是理想選擇。它能消除振幅在20微米內的垂直和水平方向振動，并帶有LCD顯示面板，讓研究人員能實時監控XYZ方向的振動狀態，確保每一次測量都在穩定條件下進行。

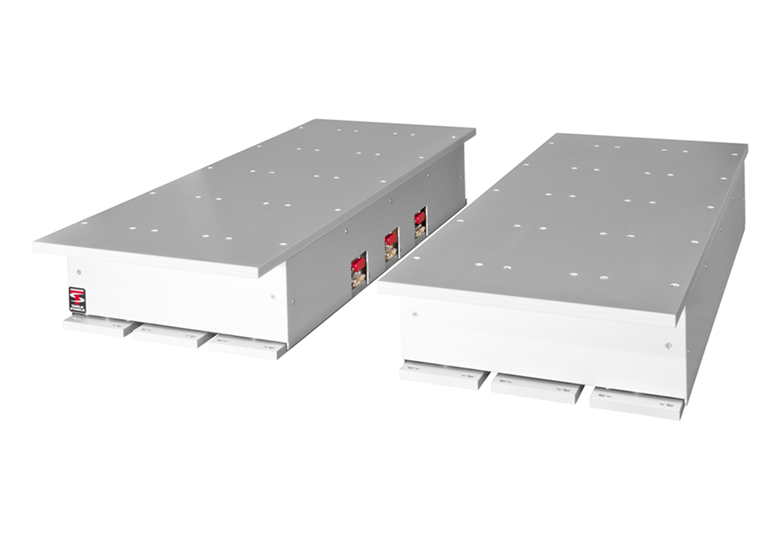

對大型精密儀器（如場發射TEM、EBL光刻機、FIB）：像FEI Titan TEM這類重達數噸的設備，其自身重量雖然能過濾部分高頻振動，但對低頻振動卻無能為力。此時，就需要模塊化設計的重型電鏡減振臺，如HERZ AVI-600系列或UT-1000A平臺。資料顯示，AVI-600系列通過增加隔振模塊，承重可達9000磅（約4噸）。而UT-1000A平臺更是為SEM和TEM量身定制，其超薄模塊化設計甚至無需專用起重設備即可安裝，已在FEI Titan TEM和QEMSCAN 650 SEM等機型上驗證了其出色的隔振效果，幫助用戶在高倍率掃描時獲得更豐富、更清晰的信息。
一款優秀的電鏡減振臺，其效果是可以量化的。根據產品資料，我們可以從幾個關鍵數據來理解其“硬實力”：
隔振頻率范圍：主動隔振從1Hz開始，覆蓋至200Hz，而高于200Hz的振動則通過被動模式隔離。這意味著從極低頻的地脈動到中高頻的設備擾動，都在其管控范圍內。
隔振效率：在超過10Hz的頻段，其振動傳輸率可低于0.017（-35dB）。這個數據直觀地表明，超過98%的破壞性振動被有效阻隔。
快速響應：系統響應時間僅為5-20毫秒，能在振動傳入的瞬間啟動抵消機制，做到“實時防護”。
極低背景噪聲：系統自身引入的噪聲低于50 nG/√Hz，不會給測量帶來任何額外干擾。
這些數據有力地證明了，一套高性能的電鏡減振臺，并非簡單地“墊高”儀器，而是通過精密電子和控制系統，主動構建了一個穩固的測量平臺。
為實驗室配備合適的電鏡減振臺，不僅是對當下實驗精度的保障，更是一項具有長遠眼光的投資。
提升選址靈活性：以往，安裝高精度電鏡的實驗室可能需要選址在遠離干擾的底樓或特殊區域。有了高性能主動減振臺，選址的靈活性大大增加，可以更合理地規劃實驗室空間。
保障設備全時可用：無論周邊環境是白天喧囂還是夜晚寂靜，電鏡都能穩定工作，提高了設備的使用效率。
降低維護成本：長期在振動環境下運行，可能導致精密部件松動或疲勞。有效的減振措施能減少這類隱性損耗，延長設備壽命。
在追求納米級甚至皮米級分辨率的道路上，每一個細節都至關重要。電鏡減振臺早已不是實驗室建設中的“奢侈品”，而是保障高精度科研產出的“必需品”。它不僅保護了昂貴的精密儀器，更守護了實驗數據的準確性與可重復性。選擇一套與您的研究設備相匹配的高性能電鏡減振臺，就是為您的科學探索之路掃清看不見的障礙。
關于我們：優尼康科技有限公司（翌穎科技）自成立以來，一直專注于精密薄膜測量與實驗室環境優化領域，是Filmetrics膜厚儀中國區總代理。我們致力于以專業的產品與貼心的服務，為您的精密儀器保駕護航。如果您對電鏡減振臺或其他實驗室環境改善方案感興趣，歡迎訪問我們的官網（http://m.gz-zl.cn/）或致電400-186-8882了解詳情。
