- / 三維輪廓儀測量范圍與適用工件解析：從納米級膜厚到大尺寸晶圓的全能測量
在精密制造與材料科學研究中，表面形貌的精確表征直接關系到產品性能與工藝良率。三維輪廓儀作為一種非接觸式光學測量設備，正成為半導體、顯示技術、新材料等領域不可或缺的質量控制工具。本文將圍繞三維輪廓儀的測量范圍與適用工件展開解析，幫助您全面了解這一精密儀器的核心能力。

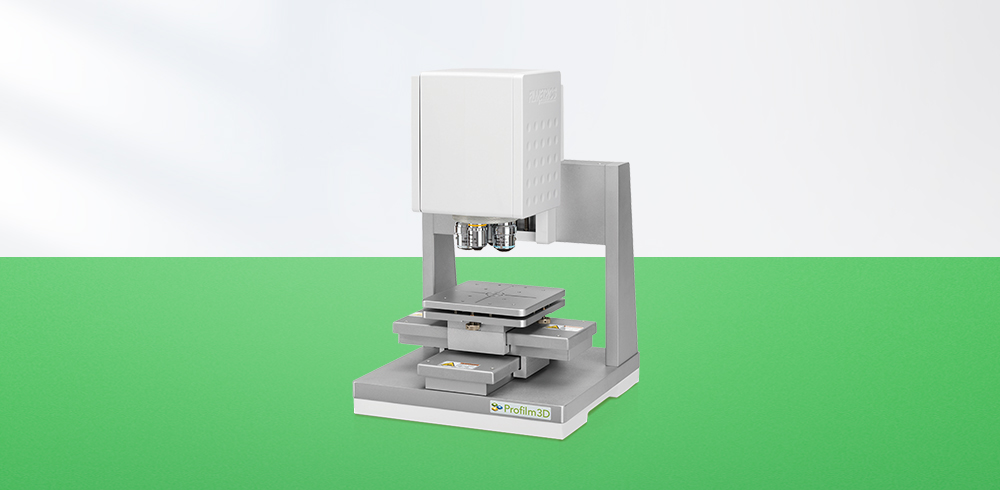

三維輪廓儀是一種利用光學干涉原理獲取樣品表面三維形貌的高精度測量設備。以優尼康科技有限公司（翌穎科技）代理的KLA Profilm3D為例，它采用垂直干涉掃描（WLI）與相位干涉（PSI）兩種技術，能夠?qū)崿F(xiàn)從亞納米級到毫米級跨尺度的表面形貌測量。與傳統的接觸式輪廓儀相比，三維輪廓儀無需接觸樣品表面，特別適合軟質材料、脆性材料或已加工完成的精密工件。
基于不同的測量模式，三維輪廓儀的垂直測量范圍可覆蓋極寬的尺度：
相位干涉（PSI）模式：適用于光滑表面，垂直測量范圍為0至3微米，RMS重復性可達0.1納米，適合測量超光滑表面的微觀形貌。
垂直干涉掃描（WLI）模式：適用于粗糙表面或臺階結構，測量范圍可達50納米至10毫米，能夠兼顧微觀紋理與宏觀輪廓。
這種寬量程設計使得同一臺設備既可以測量光學鏡片的表面粗糙度，也可以檢測MEMS器件的深槽結構。
三維輪廓儀的單次測量視場與物鏡倍數相關。以10倍物鏡為例，單次視場可達2毫米。對于需要更大測量范圍的工件，設備支持自動拼接功能，能夠?qū)⒍鄠€(gè)測量區域的數據融合為完整的三維形貌圖，滿足大尺寸樣品的全局分析需求。
臺階高度是半導體工藝、薄膜沉積等領域的關鍵參數。KLA Profilm3D在臺階高度測量方面表現穩定，準確度達到0.7%，精確度為0.1%，能夠可靠地完成從幾納米到毫米級臺階的測量任務。
在半導體制造中，三維輪廓儀可用于測量晶圓表面鈍化層臺階高度、光刻膠圖案形貌、刻蝕槽深度以及CMP拋光后的表面平整度。對于顯示技術領域，無論是OLED器件的有機層厚度，還是TFT基板上的多層膜結構，都能通過三維輪廓儀獲得精準的三維數據。
光學鏡片、精密模具、醫療植入物等工件對表面質量要求嚴格。三維輪廓儀能夠無損檢測這些元件的表面粗糙度、曲率輪廓以及細微劃痕，幫助生產方把控加工質量。
從硬質涂層到軟質聚合物薄膜，三維輪廓儀憑借非接觸測量?jī)?yōu)勢，可精準獲取材料表面的三維形貌。例如，在新能源電池隔膜、生物醫用涂層、航空航天復合材料等研究中，它被廣泛用于評估表面均勻性與缺陷分布。
對于直徑達300毫米的晶圓或尺寸不規則的樣品，三維輪廓儀配備的自動XY樣品臺和拼接測量功能能夠?qū)崿F(xiàn)全域覆蓋，確保每個關鍵區域都被有效檢測。
以KLA Profilm3D為例，三維輪廓儀在設計與性能上體現了以下特點：
非接觸式測量：避免損傷敏感材料，適用于軟質聚合物、生物樣本等脆弱工件。
測量效率高：數秒內完成單次測量，軟件自動輸出粗糙度、臺階高度、波紋度等參數，符合ISO 25178等國際標準。
靈活的樣品適配：樣品反射率范圍0.05%至100%，幾乎覆蓋所有常見材料表面。
操作簡便：配備直觀的測量軟件，即使復雜測量任務也可快速完成。
選型時，用戶可關注以下幾點：
測量范圍：根據樣品最大臺階高度和表面粗糙度范圍，選擇匹配的WLI或PSI模式。
精度與重復性：對精度要求嚴苛的應用，需關注設備在特定量程下的重復性指標。
樣品尺寸：確認樣品臺尺寸及XY移動范圍是否滿足最大樣品要求。
自動化程度：如需批量測量，優先選擇帶自動樣品臺和拼接功能的型號。
優尼康科技有限公司（翌穎科技）提供免費測樣服務，用戶可在采購前將實際工件寄送至實驗室，驗證設備適配性。
三維輪廓儀憑借寬泛的測量范圍、多樣化的樣品適配能力以及非接觸無損測量的特點，已成為精密制造與材料研究中不可或缺的檢測工具。從納米級薄膜到毫米級結構，從半導體晶圓到異形精密部件，三維輪廓儀都能提供可靠的三維形貌數據，助力用戶優化工藝、提升良率。
關于我們：優尼康科技有限公司（翌穎科技）自成立以來，一直專注于精密薄膜測量與實驗室環境優化領域，是Filmetrics膜厚儀中國區總代理。我們致力于以專業的產品與貼心的服務，為您的精密儀器保駕護航。如需了解更多產品信息或預約免費測樣，歡迎訪問官網或撥打服務熱線。
