在工業制造向高精度、高集成度發展的今天，測量技術的革新正成為推動產業升級的關鍵力量。作為非接觸式表面形貌測量的核心設備，精密光學輪廓儀憑借其亞納米級的垂直分辨率與高效的數據采集能力，正在半導體、顯示技術、精密機械等領域扮演著不可或缺的角色。本文將深入探討精密光學輪廓儀的技術原理、核心優勢及其如何助力工業測量實現質的飛躍。
精密光學輪廓儀的核心技術在于利用光學干涉原理獲取樣品表面的三維信息。以白光干涉輪廓儀為例，其采用白光作為光源，通過分光鏡將光束分為兩路：一路照射被測樣品表面，另一路投射至參考鏡表面，兩束反射光在CCD相機上形成干涉條紋。樣品表面的微小高度差導致光程差變化，通過分析干涉條紋的明暗分布及位置偏移，系統能夠計算表面各點的相對高度，最終生成精確的三維形貌數據。

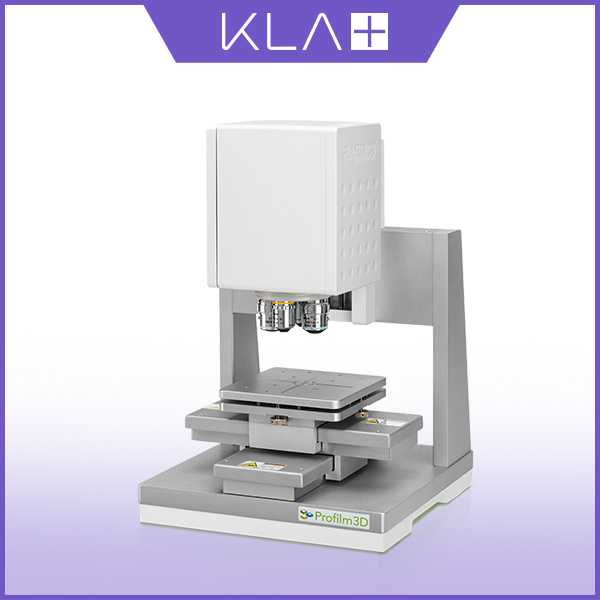

以優尼康科技有限公司（翌穎科技）代理的KLA Profilm3D光學輪廓儀為例，該設備采用垂直干涉掃描（WLI）與相位干涉（PSI）兩種技術模式。WLI模式可測量50nm至10mm的厚度范圍，適用于粗糙表面；PSI模式則專攻0-3μm的精細測量，實現0.1nm的臺階高度重復精度。這種雙模設計使得同一臺設備既能評估晶圓表面的微觀粗糙度，也能測量MEMS結構的宏觀臺階高度，大大拓展了應用場景。
相較于傳統接觸式測量工具，精密光學輪廓儀在多個維度展現出顯著優勢。
非接觸式測量是首要亮點。傳統觸針式臺階儀需要探針與樣品表面物理接觸，對于軟質材料如光刻膠、聚合物薄膜或生物樣本，極易造成劃傷或污染。而光學輪廓儀通過光波進行測量，完全避免物理接觸，保障了樣品完整性。這一點在半導體制造中尤為重要——一片12英寸晶圓的價值可達數千元，任何測量損傷都可能導致重大損失。
高精度與寬動態范圍同樣值得關注?，F(xiàn)代精密光學輪廓儀的垂直分辨率可達亞納米級（<1nm），能夠清晰分辨原子層級別的表面起伏。同時，其測量范圍從納米級薄膜到毫米級結構，實現了從微觀到宏觀的無縫覆蓋。例如，Profilm3D在WLI模式下可測量厚度達10mm的樣品，同時保持1.0nm的RMS重復性，這種跨尺度測量能力為復雜結構的表征提供了便利。
數據采集效率的突破也推動了工業測量的變革。配合自動XY樣品臺，光學輪廓儀可在數秒內完成單點測量，并通過拼接功能實現大面積區域的全貌掃描。對于需要統計性分析的工藝監控（如晶圓表面粗糙度均勻性評估），這種高效率使100%全檢成為可能，而非局限于抽檢。
精密光學輪廓儀的價值已從研發實驗室延伸至量產生產線，在多個前沿領域展現出不可替代的作用。
在半導體制造領域，光學輪廓儀被廣泛應用于CMP工藝后的表面粗糙度評估、TSV硅通孔的臺階高度測量以及晶圓翹曲度的監控。以硅上二氧化硅薄膜為例，輪廓儀能快速檢測出數十納米級的臺階高度差異，為工藝優化提供數據支撐。
在顯示技術領域，隨著OLED和Micro-LED的發展，像素級形貌控制成為良率關鍵。光學輪廓儀可用于評估發光層表面的平整度、薄膜封裝層的缺陷檢測以及柔性基板的應力分布。其非接觸特性尤其適合柔性屏這類易損傷材料。
精密光學輪廓儀還活躍于醫療器械、光學鍍膜、先進封裝等領域。例如，心臟支架的藥物涂層厚度均勻性評估、手機背殼的硬化層形貌分析、MEMS微結構的臺階高度驗證等，都離不開這種高精度測量手段。
在高精度測量中，環境振動是影響數據準確性的關鍵變量。即便是亞微米級的擾動，也可能導致干涉條紋模糊或測量結果失真。因此，為精密光學輪廓儀配置合適的減振系統，是確保其性能充分發揮的重要環節。
優尼康科技有限公司（翌穎科技）提供多種主動式減振解決方案。以HERZ AVI-200系列為例，其主動隔振范圍為1-200Hz，被動隔振覆蓋200Hz以上頻率，傳輸率在超過10Hz時優于-35dB。系統通過壓電傳感器實時檢測輸入振動，并由驅動器產生反向力進行動態消除，響應時間僅5-20毫秒。對于輪廓儀、原子力顯微鏡等高靈敏度設備，這種主動減振臺能有效隔絕來自地面、樓板或周邊設備的低頻干擾，保障測量數據真實可靠。
對于需要集成到大型設備中的場景，HERZ AVI-600系列提供了模塊化方案，單個模塊尺寸為W11.3"×D28.4"×H4.5"，重60公斤，可通過增加模塊數量擴展承重至9000磅，適用于掃描電鏡、光刻設備等大型儀器的隔振需求。
隨著工業4.0的深入推進，精密光學輪廓儀正朝著智能化與系統化方向演進。一方面，軟件算法不斷升級，自動化測量、缺陷識別、數據追溯等功能日益完善；另一方面，設備與制造執行系統（MES）的互聯互通，使測量數據能夠?qū)崟r反饋至工藝控制環節，形成閉環優化。
可以預見，精密光學輪廓儀將在下一代半導體、先進封裝、新型顯示等領域持續發揮關鍵作用。它不僅是質量監控的眼睛，更是工藝改進的向?qū)?。在追求極致精度與效率的工業道路上，這種非接觸式測量技術將繼續推動工業測量向更高水平邁進。
