瑞士減震臺應用，如何消除納米級干擾？

2026-05-14 09:44:52 優尼康-MKT

在半導體晶圓檢測、面板像素級測量或高校納米材料表征中，環境振動是精度的大敵。哪怕是人走過地板帶來的低頻晃動，或是空調氣流引起的高頻顫噪，都可能讓測量結果偏離納米級真實值。瑞士減震臺應用正是解決這一難題的核心手段。那么，瑞士減震臺應用究竟如何消除這些肉眼看不見的干擾？本文結合優尼康科技（2012年成立，專注精密薄膜測量，服務超2000家客戶與300所高校）的實踐經驗，為您詳細拆解。

一、納米級干擾從哪來？

要理解瑞士減震臺應用的價值，首先得認清干擾源。在精密測量環境中，振動干擾主要分三類：

地面?zhèn)鬟f振動：附近車輛行駛、電梯運行、甚至行人腳步聲，通過建筑結構傳遞到儀器底座。這類振動頻率通常在1-50Hz，振幅可達數微米。
空氣擾動：空調出風、門窗開閉引起的氣流波動，會直接沖擊光學測量系統的光路。高頻擾動的振幅雖?。◣准{米到幾十納米），但對薄膜測厚、臺階高度測量而言已不可忽略。
內部噪聲：儀器自身的冷卻風扇、泵體運轉，或同一臺面上其他設備的工作振動。

優尼康科技服務過的100多個細分行業案例表明，超過60%的測量誤差異常與環境振動有關。這正是瑞士減震臺應用大顯身手的地方。

二、主動與被動：兩種瑞士減震臺應用方案

瑞士減震臺應用主要分為被動式和主動式兩種，原理和適用場景不同：

被動式減震臺利用空氣彈簧、橡膠墊或金屬彈簧等彈性元件，隔離高頻振動。當振動頻率高于彈性元件的固有頻率時，傳遞率迅速下降。典型的被動式瑞士減震臺應用，對20Hz以上振動的隔振率可達90%以上。優點是無需供電、可靠性高；缺點是對低于5Hz的超低頻振動效果有限。

主動式減震臺則內置傳感器、控制器和執行器。傳感器實時檢測臺面振動，控制器計算反向抵消信號，驅動執行器（通常是壓電陶瓷或音圈電機）產生等幅反相的力。優秀的主動式瑞士減震臺應用，能從0.5Hz開始主動補償，對1-100Hz寬頻帶振動的隔振率超過99%。優尼康科技為半導體產線配置的方案中，主動式減震臺已成為標準選項。

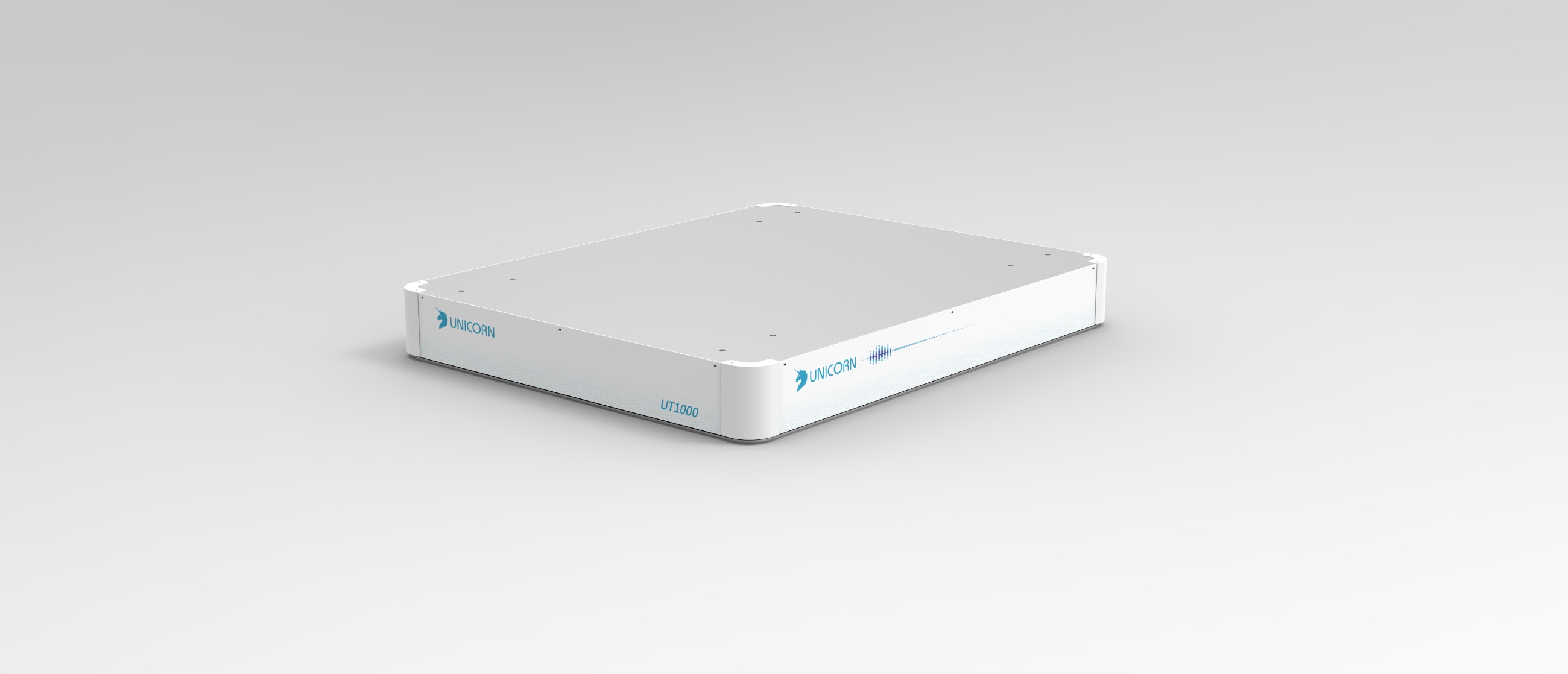

瑞士減震臺應用

三、選型要點：如何選對瑞士減震臺應用？

在實際采購瑞士減震臺應用時，有三個要點需要重點考察：

確認現場振動譜：使用便攜式振動計，測量儀器安裝位置的地面振動速度譜（單位μm/s）。如果低頻（1-10Hz）成分突出，必須選用主動式方案；如果主要是中高頻干擾，被動式足矣。
匹配負載能力：減震臺的額定負載必須覆蓋儀器本體加上樣品、夾具的總重量。預留20%-30%余量更穩妥。
關注響應時間：對于掃描速度快的設備（如快速白光干涉儀），主動減震臺的響應時間需小于10毫秒，否則補償會滯后。

優尼康科技服務過2000+客戶，積累了大量不同場景的瑞士減震臺應用匹配經驗。高校實驗室通常選擇緊湊型被動減震臺，性價比高；半導體產線則清一色采用主動式方案，確保全天候納米級穩定性。

四、常見誤區澄清

在實際使用瑞士減震臺應用時，有兩個誤區值得注意：

誤區一：減震臺可以完全消除振動。實際上任何減震臺都不能做到100%隔振。主動式方案在0.5Hz以下的超低頻段，補償能力會逐漸下降。最佳實踐是將減震臺與遠離振動源（如避開電梯井、地下室更優）的場地選址結合使用。
誤區二：越貴的減震臺效果越好。并非如此，給一臺對低頻不敏感的儀器配主動式減震臺，是成本浪費。正確的做法是根據實測振動譜和儀器敏感頻段，選擇夠用且可靠的瑞士減震臺應用方案。

瑞士減震臺應用通過被動隔離高頻振動、主動抵消寬頻干擾，將環境振動對納米級測量的影響降至最低。從半導體晶圓檢測時的0.08nm重復性，到面板產線全天候穩定運行，瑞士減震臺應用已經成為精密薄膜測量不可或缺的基礎設施。如果您所在的實驗室或產線正受困于數據跳變、重復性差的問題，不妨從評估地面振動開始——一套合適的瑞士減震臺應用，可能就是解決問題的關鍵。
