- / 從F20到F50，光學膜厚儀如何實現亞納米級膜厚控制？
在半導體制造、光學鍍膜、化合物半導體、柔性電子等高端制造領域，薄膜厚度的精確控制直接決定了器件的電學性能、光學特性和長期可靠性。以聚酰亞胺（PI）為例——作為柔性顯示、MEMS器件和先進封裝中最關鍵的介電材料之一，其膜厚偏差超過5%，便可能導致器件應力分布失衡、介電擊穿或光傳輸效率顯著下降。
而在產線環境中，工程師面臨的現實問題是：一個光刻膠涂覆批次中，同一晶圓的片內膜厚均勻性和批次間均值偏移，都需要在數秒內完成快速無損檢測。這就是光學膜厚儀的核心價值所在。
本文將深入解析光學膜厚測量的底層物理原理，并結合Filmetrics F20與F50兩款經典設備的工程實踐，為行業工程師提供一套從理論到選型的完整技術指南。
本文理論部分主要參考了業內關于光譜反射法測量膜厚的系統性論述，在此致謝。
當一束寬光譜光垂直入射到透明薄膜表面時，光在薄膜上下界面分別發生反射和透射，形成多光束干涉。對于單層膜體系（空氣-薄膜-基底），其反射光譜攜帶了薄膜厚度和折射率的全部信息。
反射率公式（垂直入射）：
其中相位差：
式中 、
分別為空氣-薄膜界面和薄膜-基底界面的菲涅耳反射系數，
為薄膜折射率，
為膜厚，
為波長。
在實際工程測量中，半波損失的處理是膜厚計算準確性的關鍵前提。以PI膜在硅基底上的典型場景為例：
| 界面 | 折射率變化 | 半波損失 | 附加相位 |
|---|---|---|---|
| 空氣(1.0)→PI(1.65) | 增大 | 是 | |
| PI(1.65)→硅(3.87) | 增大 | 否 | 0 |
因此總附加相位為 ，對應光程差
。若錯誤處理此項，膜厚計算將產生系統性偏移。
透明介質薄膜的折射率隨波長變化，通常采用Cauchy色散模型描述：
以Kapton?型PI膜為例，典型參數為 ，
。對于更精確的擬合，可擴展為三參數Cauchy模型或Sellmeier模型。
根據膜厚范圍選擇合適的測量波段和分辨率，是獲得高質量光譜數據的前提：
| 膜厚范圍 | 推薦波長區間 | 光譜分辨率 | 積分時間 |
|---|---|---|---|
| < 5 μm | 400 ~ 800 nm | 0.5 nm | 50 ms |
| 5 ~ 50 μm | 600 ~ 1000 nm | 1 nm | 100 ms |
| > 50 μm | 1000 ~ 1700 nm | 2 nm | 200 ms |
實測光譜必須經過校準才能與理論模型擬合。標準校準流程為：
采集暗噪聲光譜 ；
用已知反射率的標準鏡（如硅片）采集參考光譜 ；
計算絕對反射率：
當薄膜表面均方根粗糙度 超過波長的5%時，散射失光效應不可忽略。修正后的反射率為：
在進入非線性最小二乘擬合之前，提供一個高質量的初始值至關重要，可大幅降低陷入局部最優的風險。對于干涉光譜中相鄰峰/谷的波長 和
：
核心目標函數為：
對于多層膜體系，可使用遞推法（特征矩陣法）計算總反射率：
對于厚度范圍未知或具有強相關性的多層膜體系，傳統梯度下降法容易陷入局部最優。此時可采用粒子群優化算法：
粒子數量：20 ~ 40；
慣性權重 （線性遞減策略）；
學習因子 。
PSO可在全局搜索與局部收斂之間取得良好平衡，是工業級膜厚儀軟件中常用的增強算法。

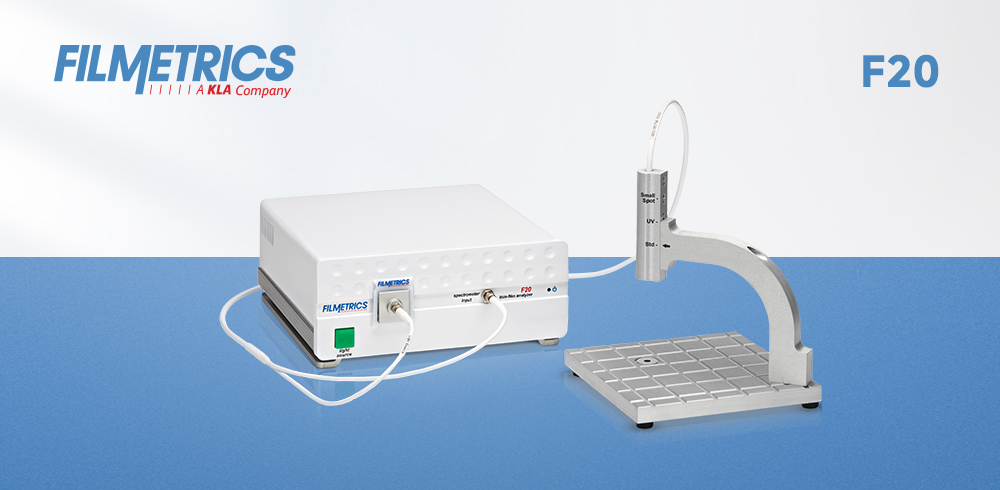

F20是Filmetrics（現KLA Instruments旗下）經典臺式膜厚儀，適用于研發、小批量、多品種場景。
| 核心參數 | 指標 |
|---|---|
| 測量范圍 | 1 nm ~ 50 μm（視材料而定） |
| 光譜范圍 | 380 ~ 1050 nm |
| 光斑尺寸 | 200 μm ~ 2 mm（可配置） |
| 測量速度 | 1 ~ 5 s/點 |
| 重復性 | < 1 ?（長時） |
| 支持膜層 | 單層 ~ 多層透明膜系 |
典型應用場景：
半導體光刻膠膜厚監測；
SiO?/Si?N?/多晶硅介電層測量；
化合物半導體外延層表征（GaN、SiC、InP）；
OLED/顯示面板膜層厚度控制；
PI膜在柔性襯底上的厚度表征。
與前述理論對應：F20的軟件內置了Cauchy、Sellmeier、Lorentz等色散模型庫；支持半波損失自動判定；提供最小二乘與全局優化兩種擬合模式；對于粗糙表面可啟用散射修正選項。

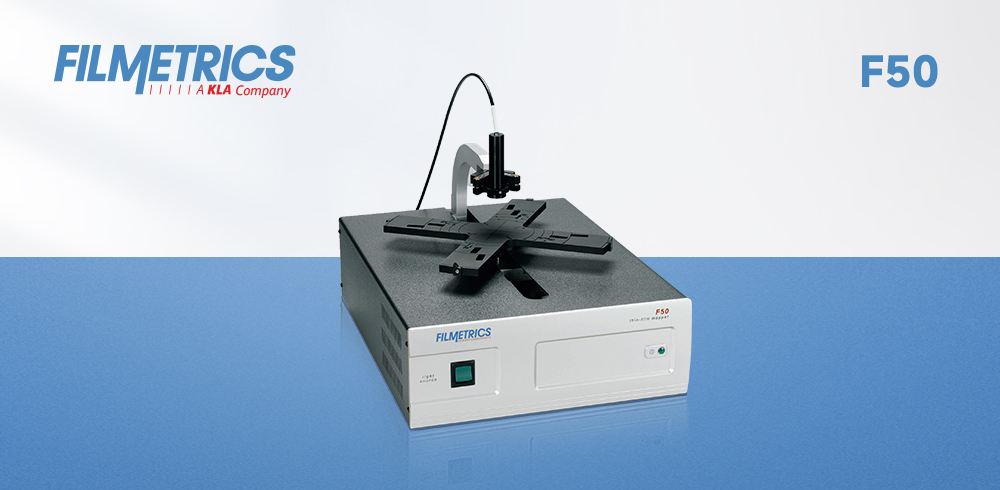

F50在F20的基礎上集成了自動XY載物臺與自動對焦系統，實現產線級批量測量。
| 對比項 | F20 | F50 |
|---|---|---|
| 載物臺 | 手動位移 | 自動XY載物臺 |
| 測量方式 | 單點手動 | 多點自動序列測量 |
| 測點密度 | 按需手動 | 可編程矩陣/輪廓/區域掃描 |
| 數據處理 | 逐點查看 | 自動配方+統計輸出 |
| 產能效率 | ~10-20片/小時 | 100-200片/小時（標準晶圓） |
F50與F20共享同一套光學引擎和算法庫，保證測量精度的一致性。啟用自動對焦功能后，光斑尺寸可自適應調整，消除因樣品翹曲（WARP）帶來的聚焦誤差。
在工程應用中，必須建立系統的誤差補償機制。對于特定工藝的測量，可通過對比參考測量值建立補償量：
精度要求通常設置為相對誤差 < 3%。驗證手段包括：
稱重法：
，適用于大面積均勻膜層；
干涉顯微鏡：
；
SEM斷面法：直接觀察膜層截面，適合多層膜系驗證。
看產能：日檢 ≤ 50片 → F20；≥ 100片 → F50；
看數據需求：單點測厚 → F20；均勻性熱力圖/SPC控制 → F50；
算ROI：F50的全自動化通?？稍?-12個月內通過節省人工和提升良率收回投資。
折射率模型選錯 → 膜厚系統性偏移。建議對未知材料先做全光譜擬合確定色散參數；
粗糙度超標 → 信噪比下降?？赏ㄟ^散射修正或增加積分時間補償；
多層膜參數交叉相關 → 建議固定已知層折射率，或通過差分測量解耦；
溫度效應 → 對熱敏感材料（如PI）務必記錄測量溫度，并引入熱光系數修正。
光學膜厚測量的核心，在于建立精準的物理模型、選擇適當?shù)臄M合算法、做好工程化的誤差補償。從F20到F50，設備形態不同，但技術基因相通——都是基于光譜反射法原理，通過硬件實現穩定可靠的光學采集，通過軟件完成高精度的反演計算。
無論您是進行研發階段的工藝調試，還是量產線上的批量監控，理解背后的物理原理和工程細節，都會讓測得的每一個數據更具參考價值。
