半導體制造工藝的精度要求已推進至納米級，晶圓表面的微小缺陷、臺階高度偏差及粗糙度異常，都會直接影響芯片的電學性能與最終良率。光學輪廓儀作為非接觸式表面形貌檢測的核心設備，能夠精準捕捉半導體晶圓及器件的三維表面特征，成為半導體制造與封測環節不可或缺的質控工具。其中 KLA 推出的光學輪廓儀憑借領先的技術指標與穩定的性能表現，成為行業主流選擇，但不同型號的設備在功能與適用場景上存在差異，如何結合自身生產與研發需求完成精準選型，是眾多半導體企業面臨的重要問題。
一、半導體表面檢測對光學輪廓儀的核心性能要求
半導體行業的檢測場景具有材料脆弱、精度要求高、批量檢測需求大的特點，對光學輪廓儀的性能提出了嚴苛標準。首先必須采用非接觸式測量方式，避免劃傷光刻膠、介電層等敏感薄膜材料；其次需具備亞納米級的垂直分辨率，能夠識別納米級的表面起伏與缺陷；同時需要支持寬范圍的樣品反射率，兼容硅片、金屬薄膜、聚合物等多種半導體材料；此外，自動化測量能力與大尺寸樣品臺也是適配生產線批量檢測的關鍵指標。
二、KLA Profilm3D 光學輪廓儀的核心技術優勢

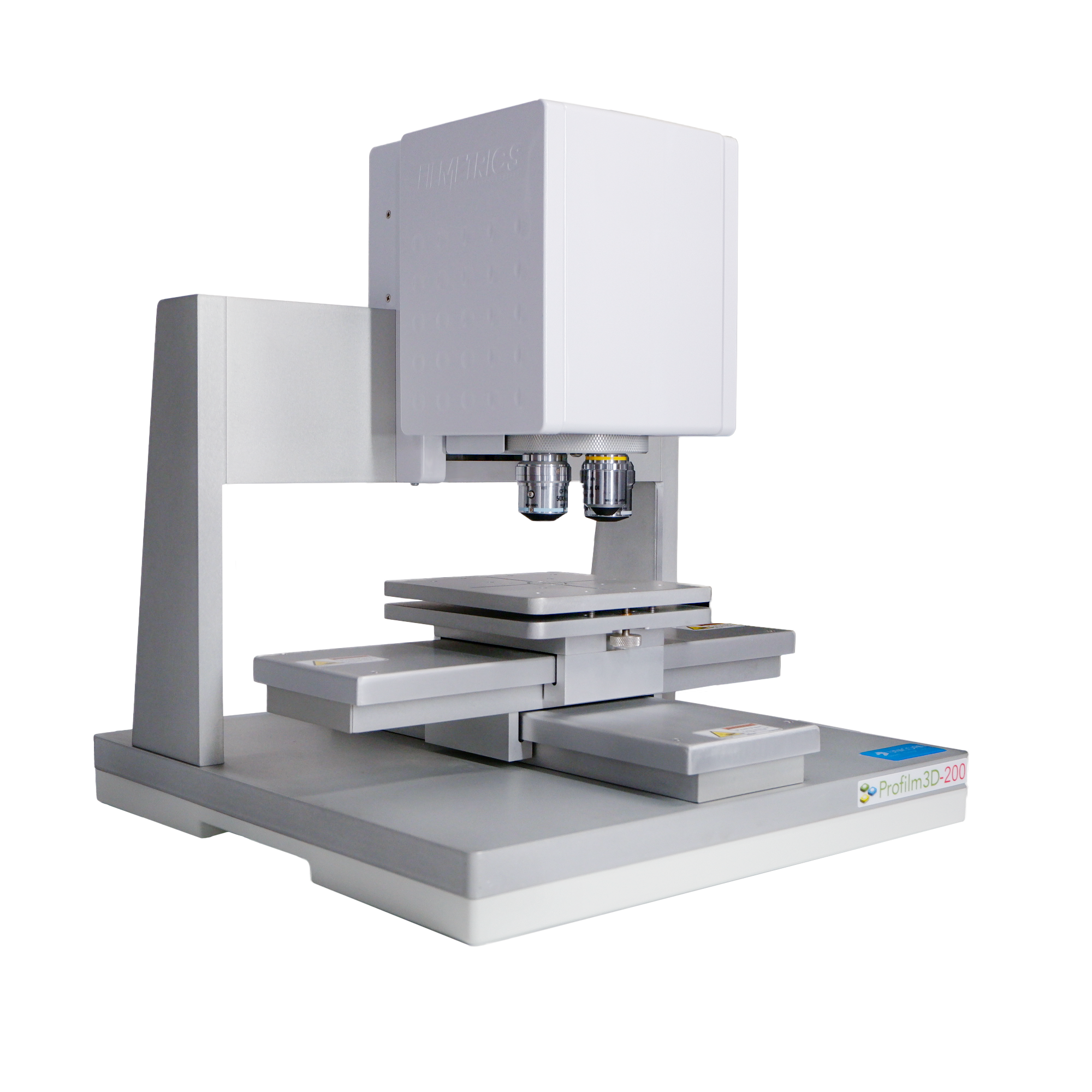

KLA Profilm3D 是目前半導體行業應用廣泛的 3D 白光干涉光學輪廓儀，其核心技術優勢完全匹配半導體表面檢測的核心需求。該設備采用垂直干涉掃描（WLI）與相位干涉（PSI）雙技術路線，垂直分辨率可達亞納米級（<1nm），RMS 重復性在 PSI 模式下為 0.1nm，WLI 模式下為 1.0nm，臺階高度準確度達 0.7%、精確度達 0.1%，能夠精準識別晶圓表面的納米級劃痕、顆粒缺陷及臺階高度變化。
在檢測效率與靈活性方面，Profilm3D 光學輪廓儀的 10 倍物鏡即可提供 2mm 的視場范圍，搭配 4 倍光學變焦功能，無需頻繁切換物鏡即可滿足不同尺度的檢測需求，有效降低企業采購成本。設備標配 100mm 自動 XY 樣品臺與 4 孔物鏡轉臺，支持預設測量點位與自動化批量檢測，測量結果可生成 2D/3D 形貌分布圖，便于工程師快速分析數據。同時該設備支持 0.05%-100% 反射率范圍的樣品測量，覆蓋半導體行業絕大多數材料的檢測需求。
三、結合應用場景匹配光學輪廓儀功能
不同半導體工藝環節對光學輪廓儀的測量需求存在顯著差異，選型時需針對性匹配設備功能。在硅片制造環節，主要檢測晶圓表面的粗糙度與平整度，需重點關注設備的粗糙度測量重復性與大視場成像能力；在晶圓級封裝工藝中，需要測量凸點高度、共面性與焊盤形貌，光學輪廓儀的 3D 建模與批量自動測量功能尤為重要；在 MEMS 微機電系統制造中，需檢測復雜三維結構的尺寸與形貌，需選擇支持大高度范圍測量的型號，Profilm3D 光學輪廓儀的 WLI 模式測量范圍可達 50nm-10mm，能夠滿足此類需求。
優尼康在服務半導體客戶的過程中，曾為多家晶圓制造與封測企業提供基于 KLA 光學輪廓儀的定制化檢測方案，針對不同工藝環節的痛點優化測量參數，幫助客戶將表面缺陷檢出率提升至 99% 以上。
四、選型配套服務與本地化支持考量
光學輪廓儀作為高精密檢測設備，其長期穩定運行離不開專業的技術支持與售后服務。選型時除了關注設備本身的性能參數，還需考量供應商的本地化服務能力。優尼康作為深耕精密測量領域十余年的企業，在上海、東莞、天津、成都等多地設有分支機構，能夠為客戶提供 7×24 小時在線技術支持與 8 小時快速現場響應服務。
從前期免費樣品測試，到后期設備安裝調試、操作培訓與備件供應，優尼康建立了全流程標準化服務體系，確保光學輪廓儀能夠快速投入生產使用。同時優尼康的技術團隊擁有豐富的半導體行業應用經驗，能夠為客戶解決復雜的測量難題，保障設備在全生命周期內發揮最大效能。
綜上，半導體表面檢測的選型需綜合考量設備的測量精度、功能適配性與配套服務能力。KLA 光學輪廓儀憑借領先的技術性能，能夠滿足半導體行業絕大多數的表面檢測需求，而選擇具備專業技術能力與完善本地化服務的供應商，是保障設備長期穩定運行的關鍵。優尼康作為 KLA 的核心合作伙伴，將持續為半導體企業提供優質的光學輪廓儀產品與一站式測量解決方案，助力行業提升產品良率與技術創新能力。
