減振臺制造商直供：你的設備需要什么級別隔振？

2026-06-12 09:08:56 優尼康-MKT

電子顯微鏡、光刻機、納米壓痕儀等精密儀器對亞納米級振動極為敏感。若環境振動超出設備容忍閾值，將導致圖像模糊、測量偏差甚至設備損壞。作為專業減振臺制造商，優尼康科技基于十余年薄膜測量與隔振經驗，提供覆蓋被動隔振到主動隔振的全系列產品。本文依據真實技術參數，幫助您判斷設備所需的隔振級別。

一、主動隔振與被動隔振：核心區別

普通橡膠或空氣隔振為被動式，對1Hz~200Hz的低頻振動隔離能力較弱，且存在低頻共振放大效應。優尼康作為減振臺制造商，主推主動式隔振系統：通過壓電傳感器實時檢測輸入振動，驅動換能器產生反向力抵消振動，內部反饋回路可抑制機械共振。主動隔振范圍1Hz~200Hz，高于200Hz則由被動部分處理。主動系統無需壓縮空氣，響應時間僅5~20毫秒，無低頻共振。

二、按設備承重選擇系列

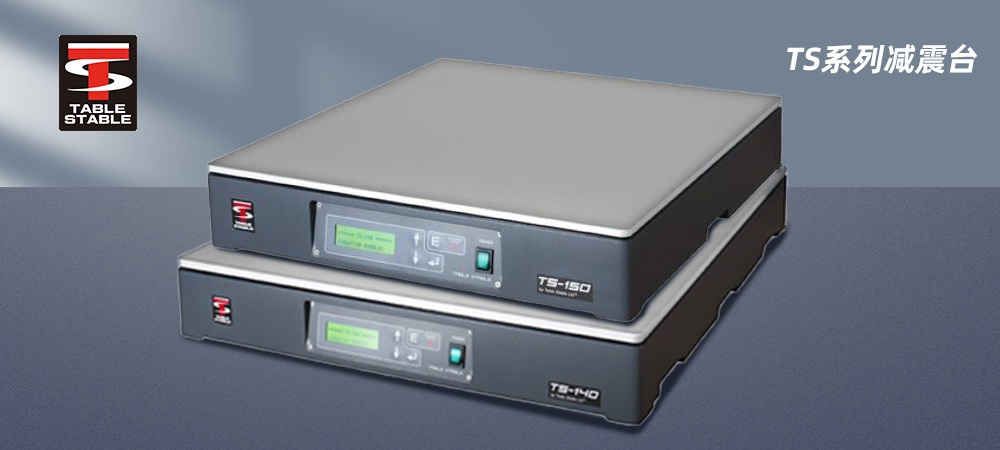

TS系列：桌面級小型設備

適用于輪廓儀、原子力顯微鏡（AFM）、干涉儀等小型儀器。TS系列為桌面一體型，提供六自由度三軸主動隔振（0.7Hz~100Hz），帶有自動高度調節與水平調節功能。自帶LCD面板實時顯示XYZ方向振動值。若放置平臺不夠穩固，可額外增加高阻尼支架。

AVI-200/400系列：模塊化中型設備

AVI-200適用于STM、Spinstand、摩擦學儀器等，主動隔振1~200Hz，被動>200Hz，傳輸率超過10Hz時低于-35dB。單個模塊尺寸約5.1×23.6×4.3英寸，重20kg。AVI-400則提供更快的恢復速度（<10ms），無氣壓要求，功耗極低且不升溫。兩款均為模塊化設計，可擴展組合。

AVI-600及UT-1000A：大型落地式設備

對于掃描電鏡（SEM）、透射電鏡（TEM）、光刻設備等重量級儀器，單一減振臺制造商方案往往難以承載。優尼康提供AVI-600模塊（單模塊承重指標：垂直方向靜態柔度約12μm/N），可通過增加模塊數量使總承重達到9000磅（約4082公斤）。若需進一步簡化安裝，UT-1000A平臺專為電鏡集成設計——超薄模塊化結構，無需專用起重設備即可在電鏡調平腳下方放置隔振模塊。該平臺主動隔振起始頻率可低至0.5Hz（需搭配LFS系統），已成功支撐3500公斤的FEI Titan TEM。

減振臺制造商

三、按環境振動頻率選擇

若環境振動主要來源于地面走動、空調機組、水泵等低頻源（1~50Hz），必須選用主動隔振。根據附件實測數據：減振臺制造商優尼康的AVI系統在10Hz以上隔振效率達-35dB（即振動透射率小于0.017）。對于超低頻（0.5~1Hz）苛刻環境，UT-1000A搭配LFS選項可提供有效隔離。若振動主要為50Hz以上（如建筑結構高頻噪聲），則可優先考慮被動隔振或空氣隔振臺。

四、如何判斷您的設備需要哪一級別？

輕量級（<50kg）且僅需排除桌面踩踏振動 → TS系列主動臺。
中型設備（50~300kg）且存在空調、水泵低頻干擾 → AVI-200或AVI-400模塊。
大型電鏡/光刻機（>300kg）對0.5Hz超低頻敏感 → UT-1000A定制集成方案。
設備需頻繁移動或多臺設備共享隔振平臺 → AVI-600模塊化陣列。

作為行業領先的減振臺制造商，優尼康科技提供免費振動預評估服務——您可提交設備型號、現場振動頻譜數據，由工程師推薦確切隔振級別。選擇正確的隔振級別，可提升設備分辨率極限，延長精密部件壽命。您的設備值得匹配最合適的主動減振方案。
