在半導體先進封裝、MEMS微機電系統及新材料研發領域，表面形貌的納米級表征能力直接影響工藝良率與科研成果的可信度。精密輪廓儀作為非接觸式三維形貌測量的核心設備，其垂直分辨率、重復性及測量效率，已成為實驗室能否實現微米級以下臺階、粗糙度與紋理準確評估的關鍵。若你的實驗室仍依賴觸針式輪廓儀或光學顯微鏡進行定性判斷，那么一臺高精度精密輪廓儀的引入或?qū)氐赘淖償?shù)據質量。優尼康科技有限公司深耕精密薄膜測量領域多年，其提供的KLA Profilm3D白光干涉輪廓儀，正是為滿足上述需求而設計的專業解決方案。

一、精密輪廓儀的核心測量原理：白光干涉技術

當前主流的精密輪廓儀采用白光干涉技術。以優尼康科技提供的KLA Profilm3D為例，該設備通過分光棱鏡將光束分為參考光與測量光，兩束反射光在CCD上形成干涉條紋。樣品表面的微小高度變化會改變光程差，從而引起條紋相位偏移。系統通過解析垂直干涉掃描（WLI）與相移干涉（PSI）兩種模式，重建出三維表面形貌。其中WLI模式適用于50nm至10mm的臺階高度測量，而PSI模式則將測量范圍壓縮至0~3μm，實現0.1nm的RMS重復性。這種非接觸測量方式避免了探針對軟質材料（如聚合物薄膜、光刻膠）的劃傷，同時保留了亞納米級的垂直分辨能力。

二、數據真實：納米級精度與寬視場如何兼得

許多實驗室管理者擔心：高分辨率必然導致小視場，難以兼顧局部細節與整體形貌。但根據優尼康科技提供的KLA Profilm3D實測數據，采用10倍物鏡的單次視場可達2mm（對角線），配合四倍光學變焦功能，無需頻繁更換物鏡即可從宏觀輪廓切換到微觀粗糙度分析。更關鍵的是，該精密輪廓儀標配100mm自動XY樣品臺，支持多點拼接測量，軟件升級后可將數十個單視野圖像融合為厘米級的大面積形貌圖。以下為典型精度指標：

垂直分辨率：<1nm（亞納米級）
臺階高度準確度：優于0.7%
臺階高度精確度：0.1%
樣品反射率適應范圍：0.05% ~ 100%
WLI模式重復性：1.0nm RMS
PSI模式重復性：0.1nm RMS

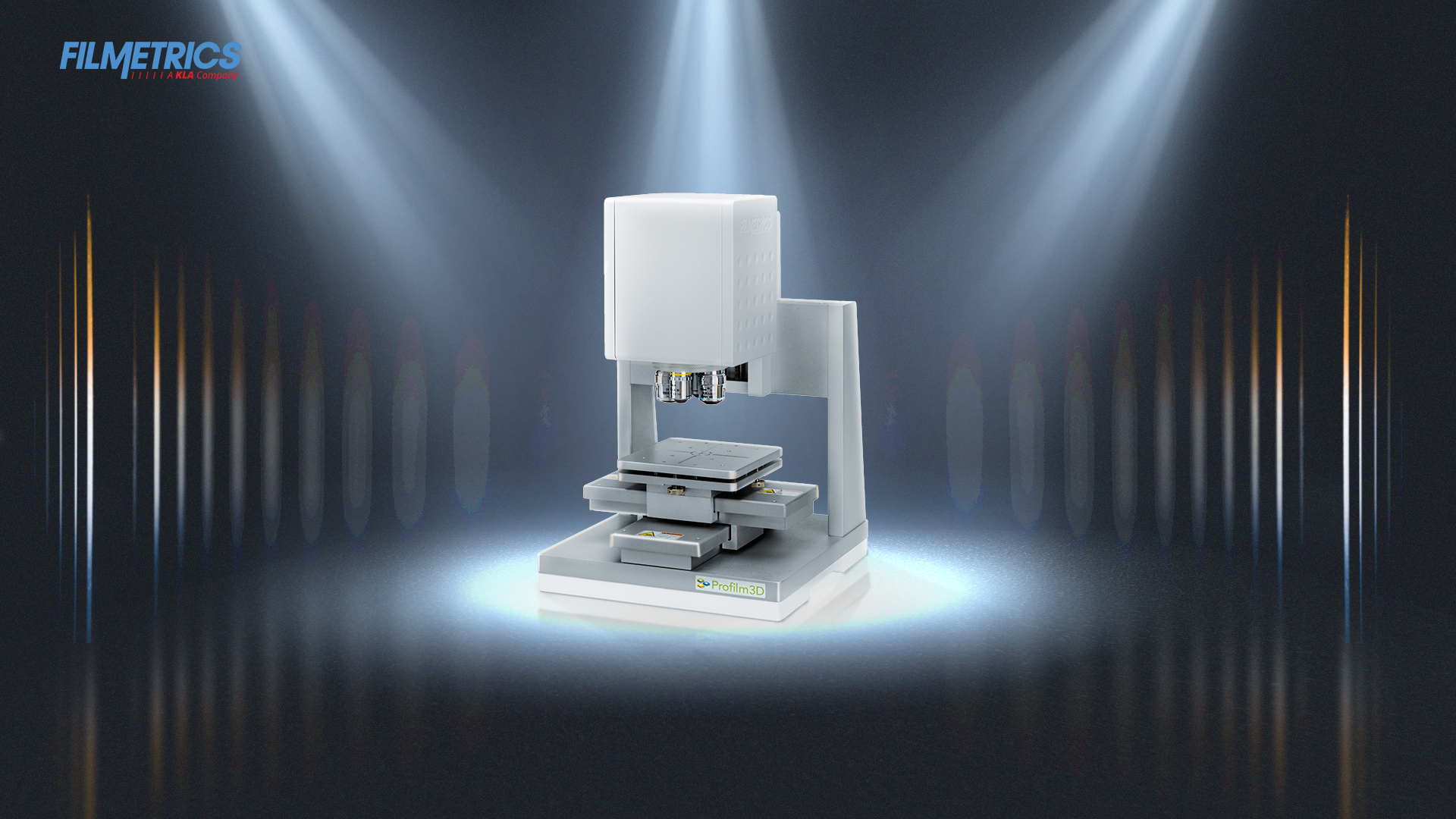

精密輪廓儀

三、實驗室典型應用場景

場景一：晶圓級封裝中的RDL銅線路形貌監控

再布線層（RDL）的線寬、線高與邊緣粗糙度直接影響信號完整性。優尼康科技支持的KLA Profilm3D精密輪廓儀可快速提取數十微米寬線路的三維輪廓，自動計算臺階高度與側壁角度，避免人為選點帶來的偏差。

場景二：MEMS器件微結構驗證微機電系統中的懸臂梁、微流道及硅通孔（TSV）深度常處于10~200μm范圍。白光干涉技術能同時測量孔底粗糙度與側壁垂直度，配合表面形貌分析軟件，一鍵生成ISO25178兼容的粗糙度參數。

場景三：摩擦學與涂層工藝評估

對DLC類金剛石涂層或陽極氧化膜，該精密輪廓儀可定量刻畫磨損坑的深度與體積，并區分塑性變形與磨粒磨損的形貌差異。若實驗室涉及生物材料（如人工關節），非接觸測量還能避免含水樣本的表面污染。

四、選型時不可忽視的四個參數

采購精密輪廓儀時，多數用戶只關注垂直分辨率，但以下四項指標同樣決定長期使用價值：

樣品反射率下限：低于0.5%的反射率（如黑色光刻膠、碳納米管薄膜）需要系統具備高感光CCD與抗噪算法。KLA Profilm3D可低至0.05%。
臺階高度準確度 vs. 重復性：準確度決定單次絕對值可信度，重復性體現短期穩定性。0.7%準確度+0.1%重復性屬于先進水平。
自動拼接能力：若實驗室常測大尺寸晶圓（≥200mm），務必確認XY平臺的行程與拼接算法的配準誤差。優尼康科技提供的方案中，標配100mm自動臺可覆蓋多數樣品。
環境振動魯棒性：主動式減振臺可將精密輪廓儀的低頻隔振起始點降至1Hz，避免建筑振動導致的干涉條紋漂移。

五、結語：精密輪廓儀是實驗室能力升級的必然選擇

從早期的觸針式輪廓儀到如今的白光干涉技術，表面形貌測量已進入非接觸、高速度、全參數時代。一臺合格的精密輪廓儀不僅提供次納米級垂直分辨率，還應具備寬視場、自動拼接及低反射率適應能力。若你的實驗室還缺一臺高精度精密輪廓儀，優尼康科技基于KLA Profilm3D提供的測量方案，值得通過實地測樣進行驗證——數據不會說謊，只有合適的工具才能揭示真實的微觀世界。
