- / 厚光刻膠測量總不準怎么辦?這款測厚儀近紅外技術快速高效精準
厚光刻膠作為微機電系統 (MEMS)、微流控器件和先進封裝工藝中的關鍵材料,其厚度均勻性直接影響產品的性能與良率。然而,SU-8 等厚光刻膠的厚度通??蛇_(dá)數十至數百微米,傳統可見光測厚儀因波段限制無法有效穿透,測量結果往往存在較大偏差,成為制約工藝提升的技術瓶頸。作為精密薄膜測量領域的專業服務商,優尼康科技推出的 Filmetrics F3-sX 光學厚膜測厚儀,憑借獨家近紅外光譜反射技術,解決了厚光刻膠測量的行業難題。
一是厚光刻膠對 380-1050nm 波段的可見光具有強吸收特性,傳統可見光測厚儀的光源無法穿透膠層到達基底,無法形成完整的干涉光譜,導致測量結果完全失真。
二是厚光刻膠涂覆工藝后表面粗糙度通常超過 1μm,傳統測厚儀標配的 1.5mm 大光斑會將表面起伏的信號平均化,無法反映局部厚度的真實差異,而 MEMS 器件的微結構區域往往需要微米級的厚度精度控制。
三是傳統測量方式多依賴破壞性的斷面掃描電鏡檢測,單個樣品檢測耗時超過 2 小時,且無法重復利用,極大增加了研發與生產成本。

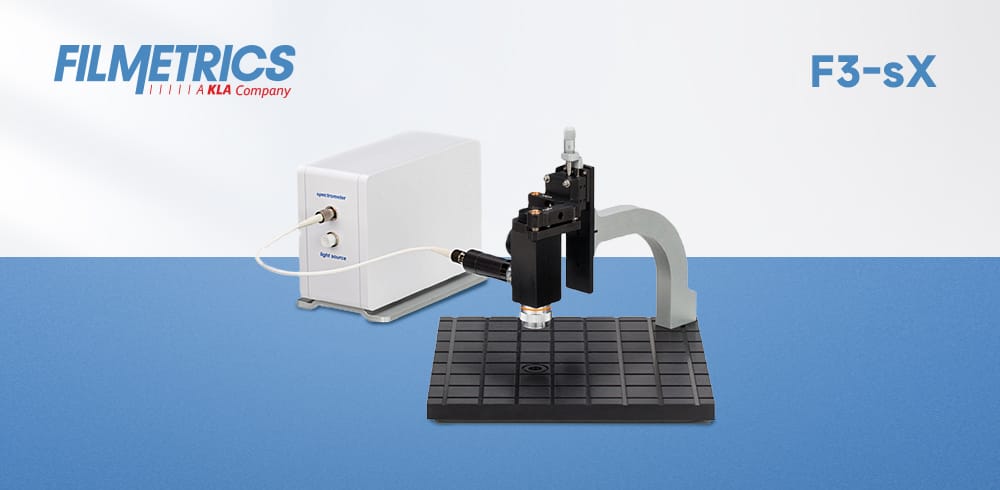

這款測厚儀標配 10μm 微小測量光斑,能夠精準聚焦于樣品表面的微區,有效避開粗糙表面的高低起伏干擾,即使是 MEMS 器件中寬度僅 20μm 的微結構區域,也能實現高精度的局部膠厚測量。同時,系統支持高達 1kHz 的測量速率,不僅能滿足實驗室快速樣品檢測需求,還可集成至卷對卷 (R2R) 生產線中,實現連續生產過程中的實時膜厚監控。

F3-s980 為成本優化型,波長范圍 960-1000nm,適合常規厚膜測量,最大測量厚度可達 1.5mm
F3-s1310 專為重?fù)诫s硅優化,波長范圍 1280-1340nm,可準確測量低電阻率硅片上的厚光刻膠與外延層
F3-s1550 為超厚膜型,波長范圍 1520-1580nm,測量范圍最高可達 3mm,適用于極限厚膜與化合物半導體測量
值得一提的是,這款測厚儀還可選配可見光波段擴展模塊 (380-1050nm),將測量下限從 15nm 進一步延伸至納米級超薄膜。一臺設備即可覆蓋從超薄光學鍍膜到 3mm 厚膜的全量程測量需求,特別適合同時擁有多種厚度范圍樣品的綜合性實驗室與產線。
引入優尼康 Filmetrics F3-sX測厚儀后,該企業徹底解決了這一生產瓶頸。技術人員表示:"SU-8 膠厚動輒幾十到上百微米,普通的可見光反射儀很難測準,優尼康這款測厚儀的近紅外波段和 10μm 光斑完美解決了這個問題。
