蔡司supra55電鏡的隔振方案

2025-09-02 15:15:36 admin

背景：
使用單位：哈爾濱工業大學
+材料科學研究位于全球前0.1%行列該研究室主要針對化工薄膜領域的研究

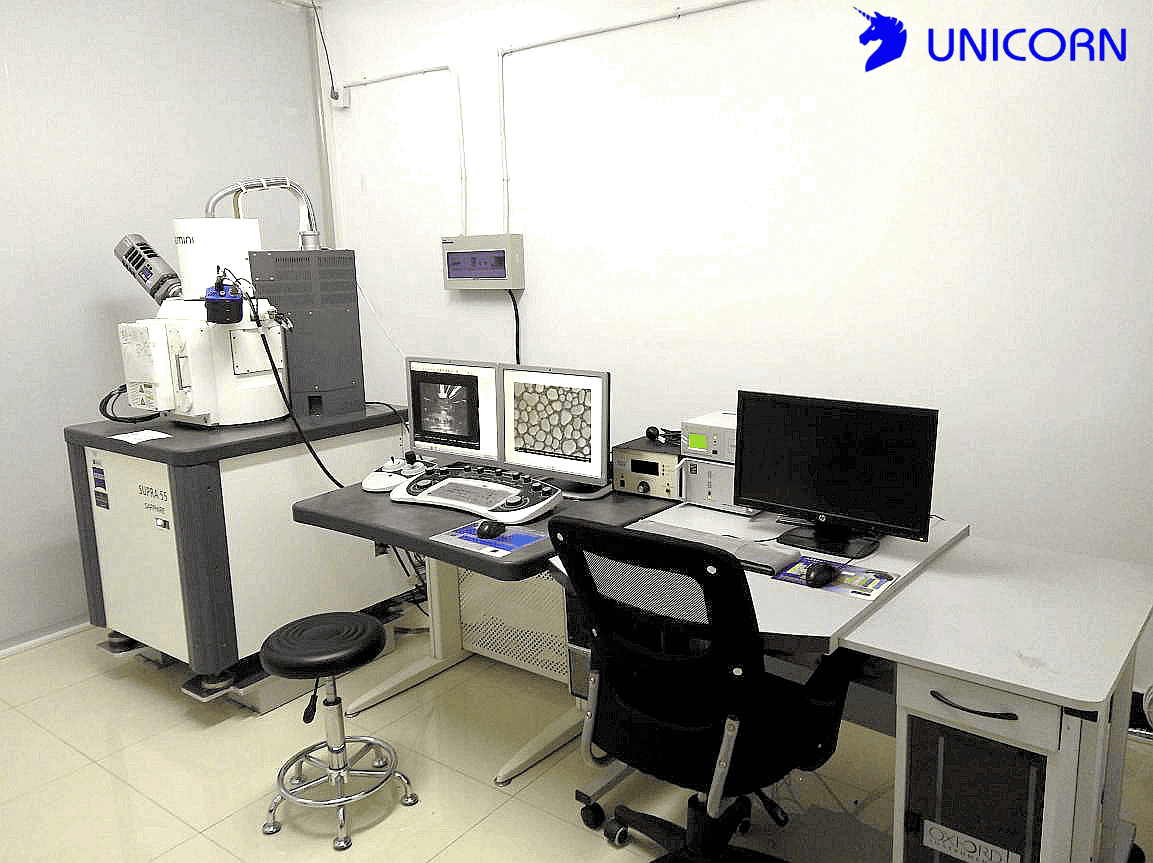

儀器：ZEISS Supra55
+應用于高品質成像與高級分析的場發射掃描電子顯微鏡
隔振方案供應商：優尼康科技有限公司
+ 專業環境方案提供商
+ 專業研究單位服務商
+ Table Stable 主動隔振系統供應商

描述：

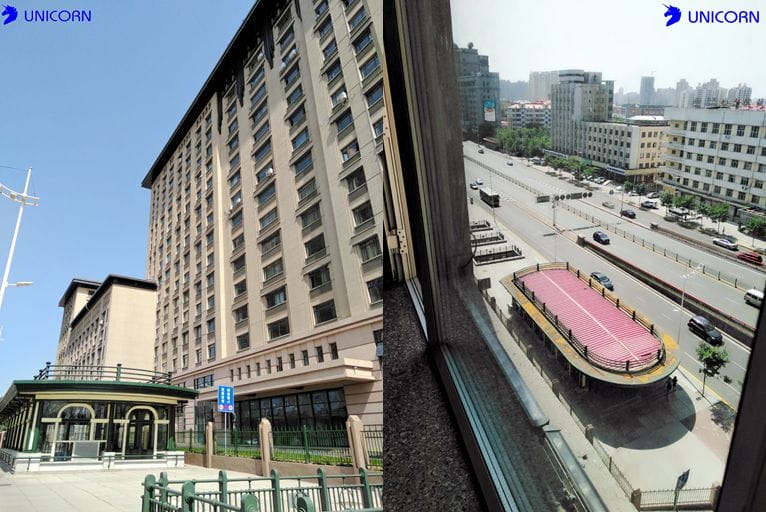

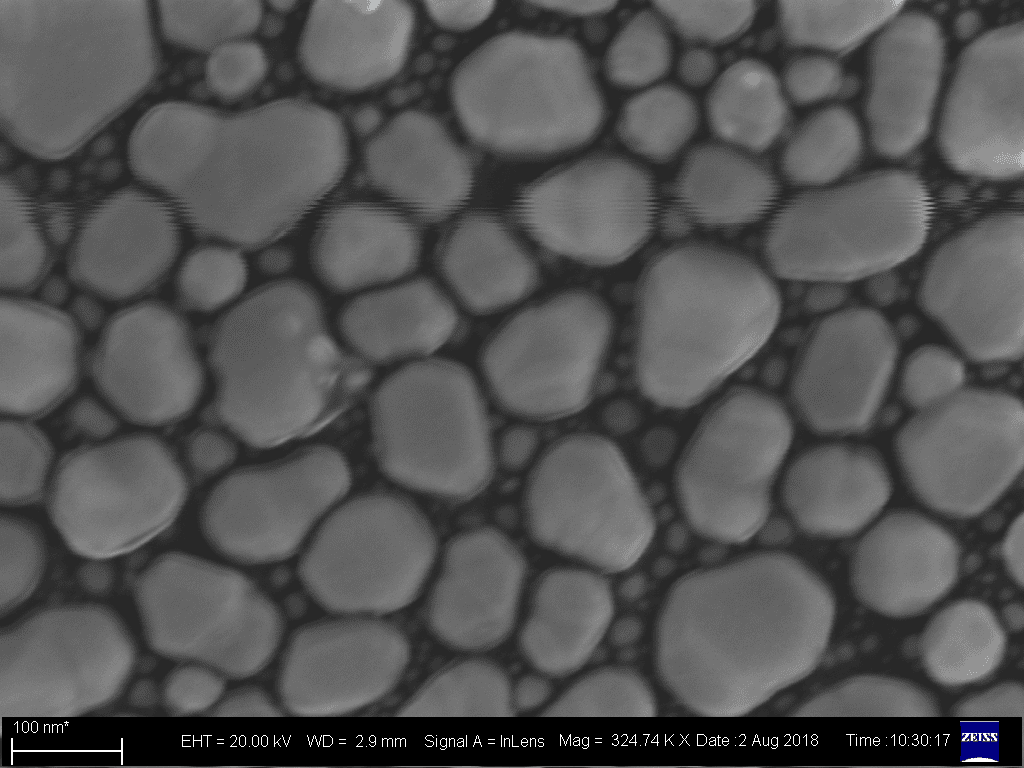

+實驗室的位置位于大樓的7樓且外部環境較為復雜。同樓層多個研究室并排分布，人員物品來往密集。電梯井到SEM鏡筒只有約12米。同時，大樓下方即為繁忙的主干道，主干道地下有地鐵網絡且實驗室大樓正下方設有一座地鐵口。這幾個主要振源會傳導相當?shù)恼駝拥诫婄R的鏡筒，影響電鏡無法正常捕捉圖像。
+Supra55內部集成了空氣氣墊，在25Hz~40Hz頻率范圍有較好的減震性。主要用途是減緩電鏡內部產生的高頻機械振動，對來自于地面的低頻振動，則無法消除。

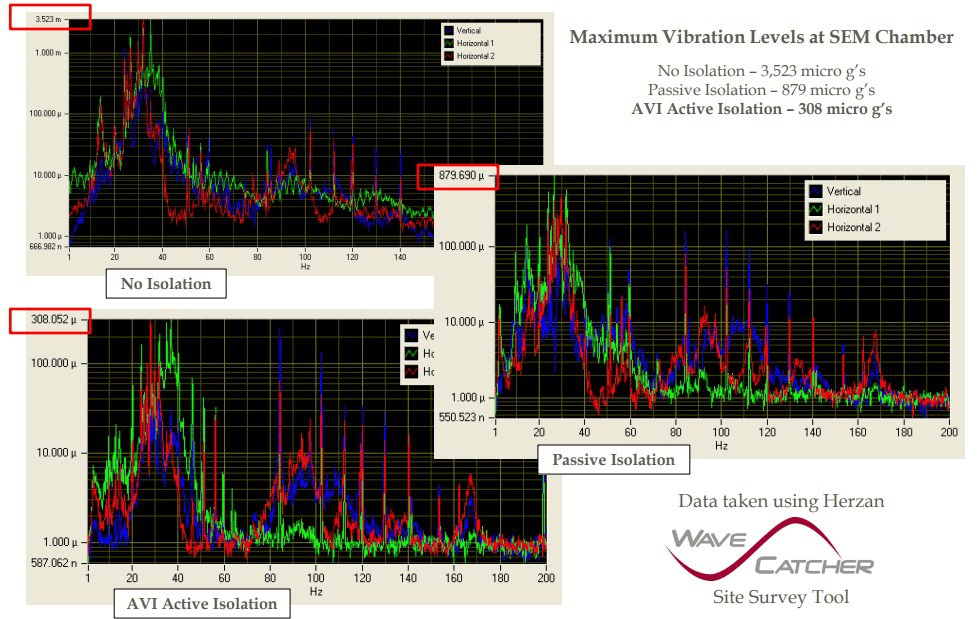

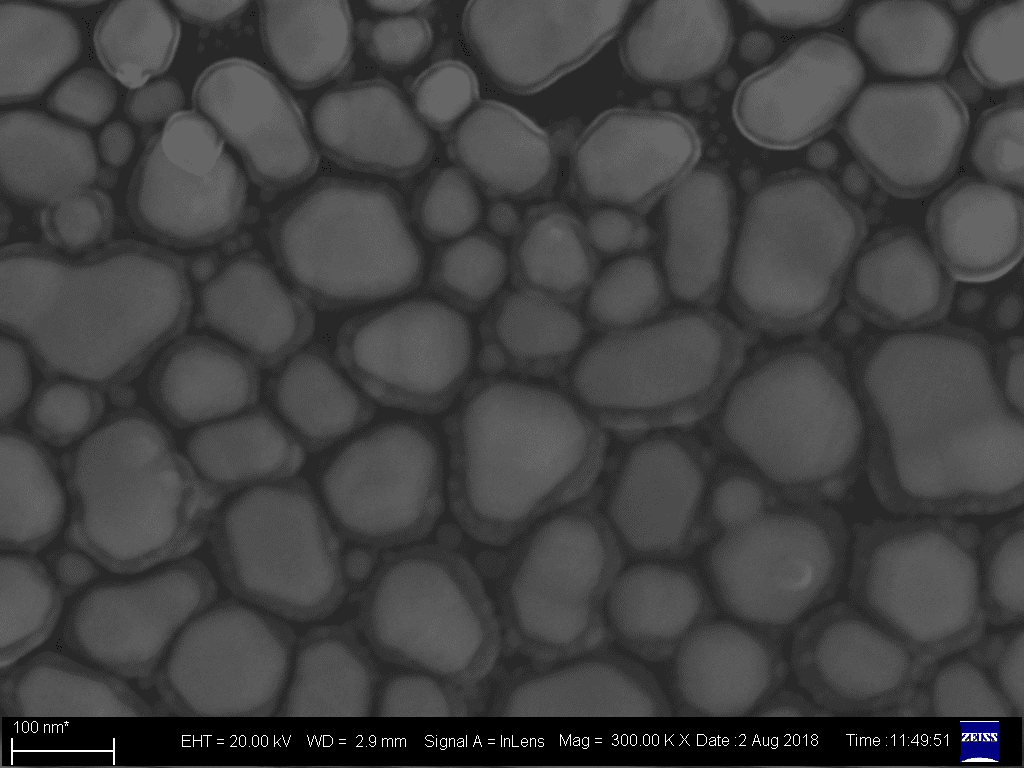

+高性能主動隔振系統可以在0.7Hz-200Hz，做主動減震，從而為電鏡提供一個穩定的環境，提高所拍攝圖片的質量。

膜厚測量儀|環境改善|Filmetrics

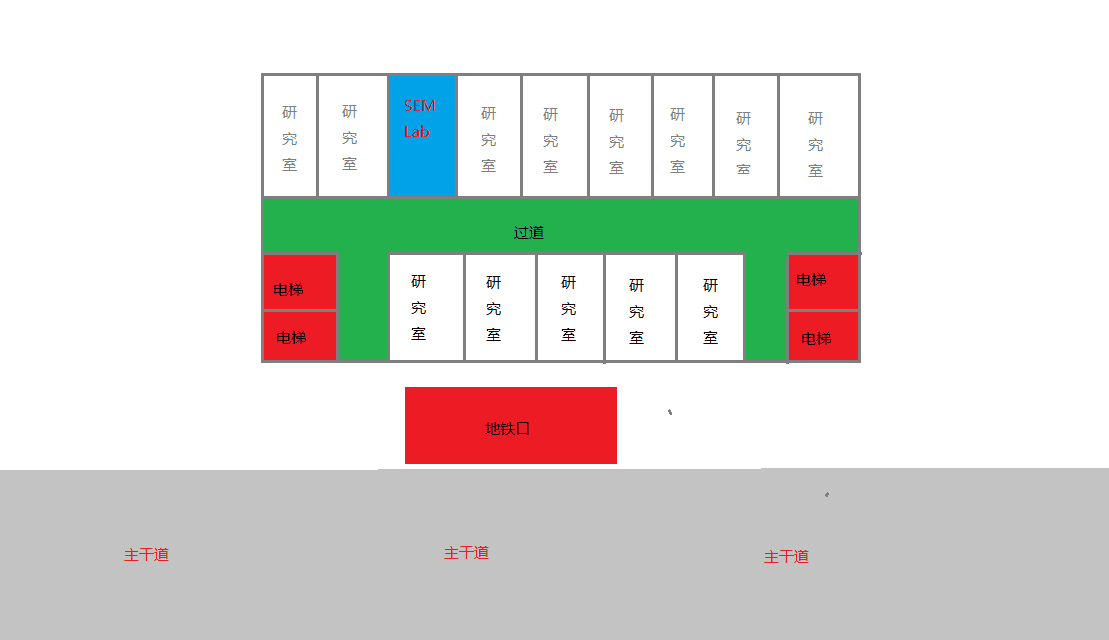

大樓7樓平面圖

Table Stable主動隔振技術
+主動和被動兩種隔離機制同時工作，產生隔振效果
+先進的壓電陶瓷技術，高效探測傳入的振動并主動地消除振動
+無低頻共振
+在空間6個自由度都有寬頻譜衰減能力
+高剛性設計

AVI-400主動隔振系統
+模塊化設計
+具有高負載能力
+小尺寸設計
+適用各品牌電鏡

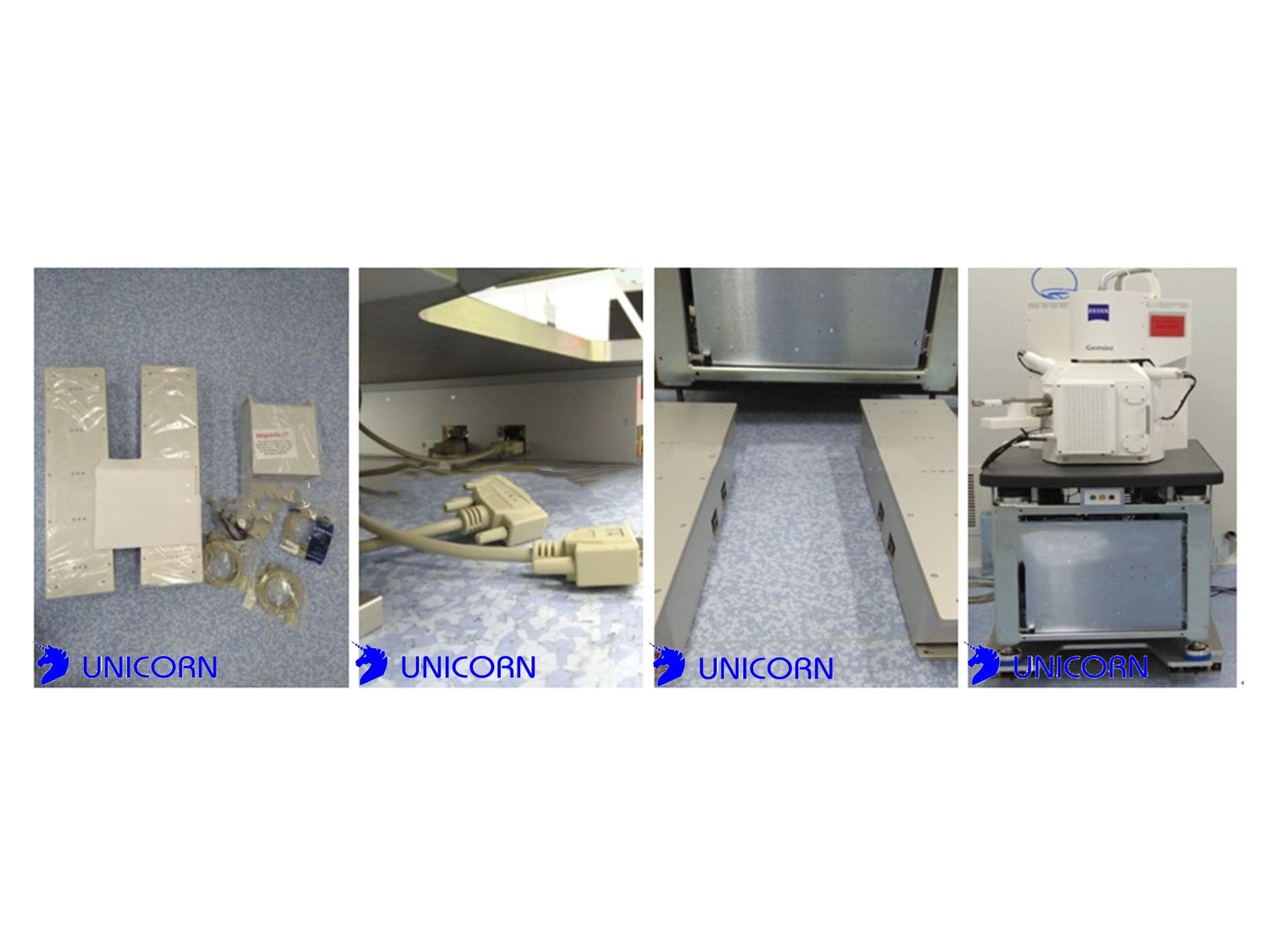

第一步：整體抬升電鏡
第二步：放置隔振系統
第三步：連接線路并調整負載
第四步：開始使用
