- / Filmetrics F40 光學膜厚儀測量醫用導管涂層厚度
醫療導管表面的親水潤滑涂層，厚度通常只有幾個微米。如果涂層太薄，潤滑效果將會大打折扣；太厚，涂層又容易剝落，增加異物感。所以，對于醫用導管表面涂層的厚度控制就顯的尤為重要。但導管一般是圓柱曲面，普通膜厚儀的光斑打上去，無法聚焦。反射信號是散的，測量的數據和信號也飄忽不定。
針對這種特別的情況，我們采用的是Filmetrics F40 光學膜厚儀。F40 的做法很簡單：接上顯微鏡，把測量光斑縮到微米級。 這樣做的好處是導管雖然在宏觀看起來是曲面，但是只要光斑足夠小，相對測量的點位就是平整的平面，就能獲取到準確的厚度測量數據。光學原理，不用破壞樣品，不用制樣，只需要對準，點擊測量案，幾秒鐘出結果。

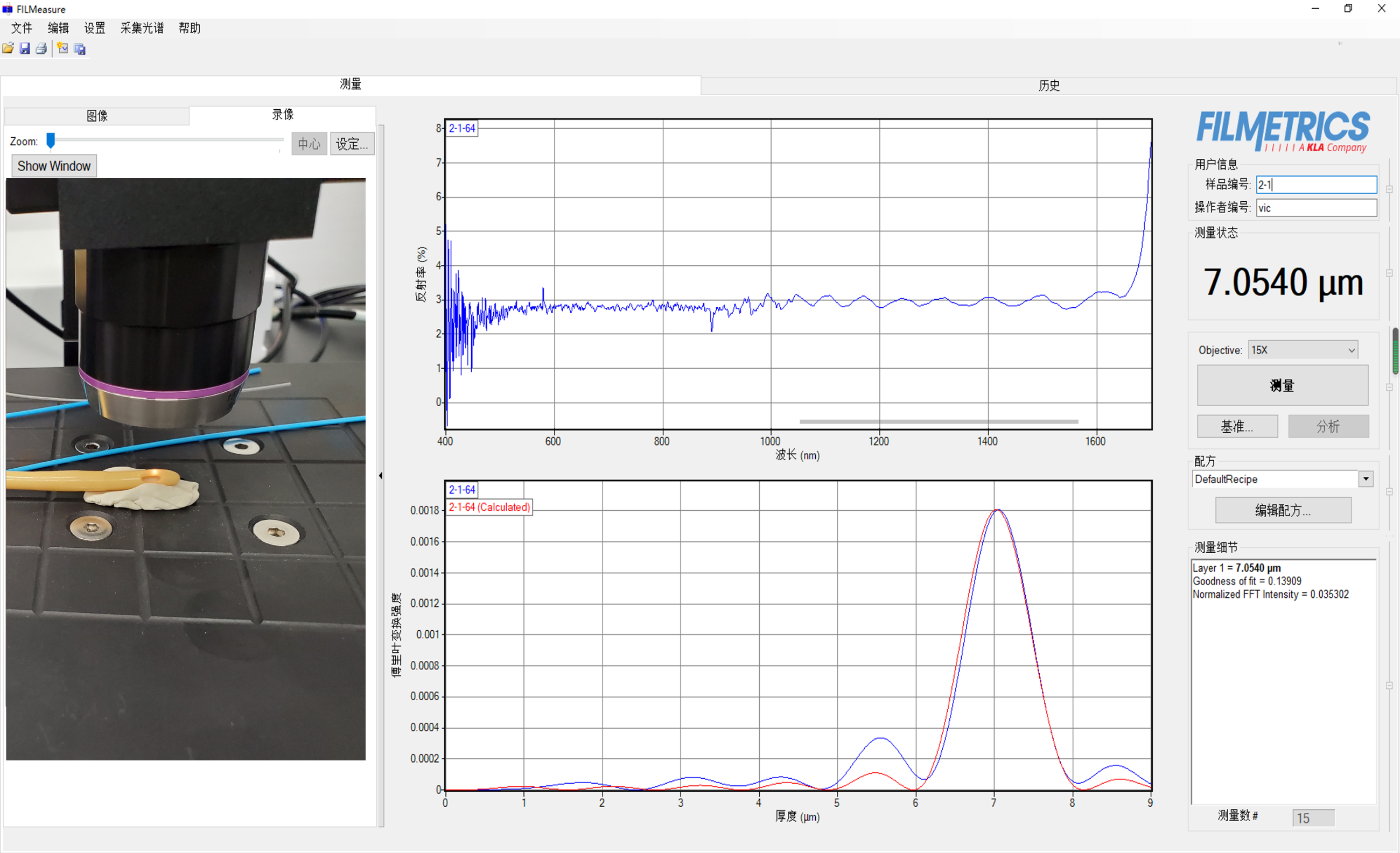

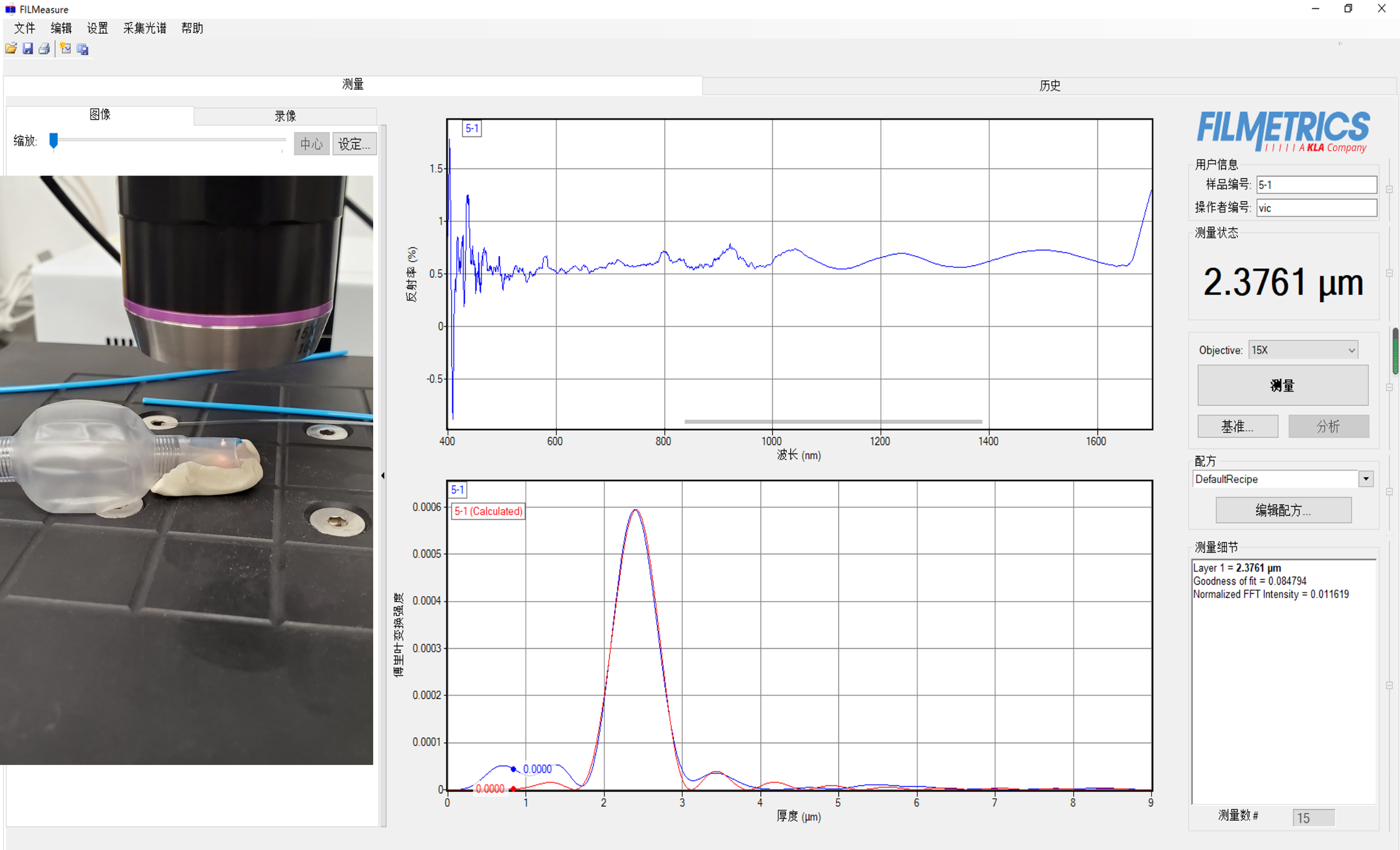

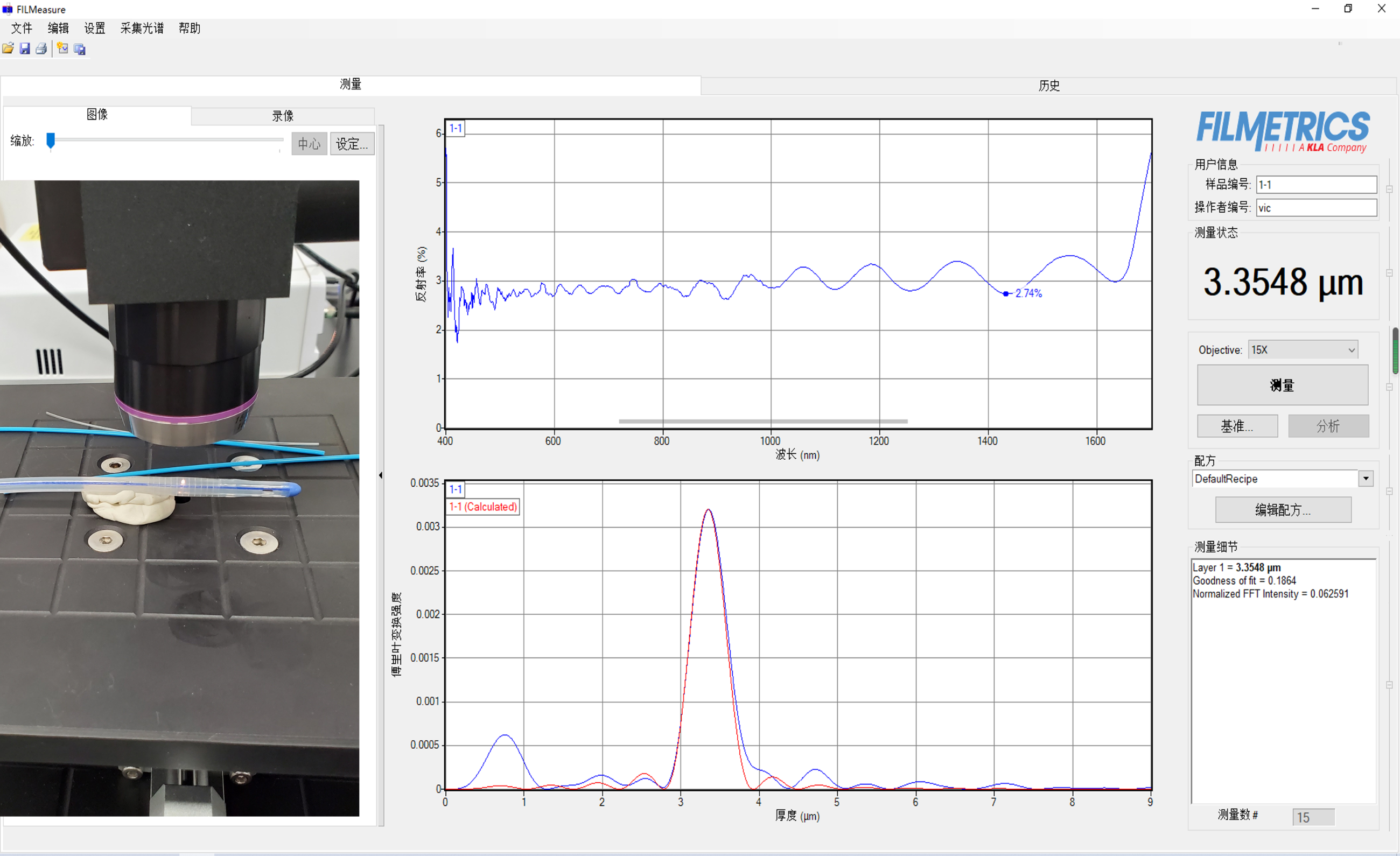

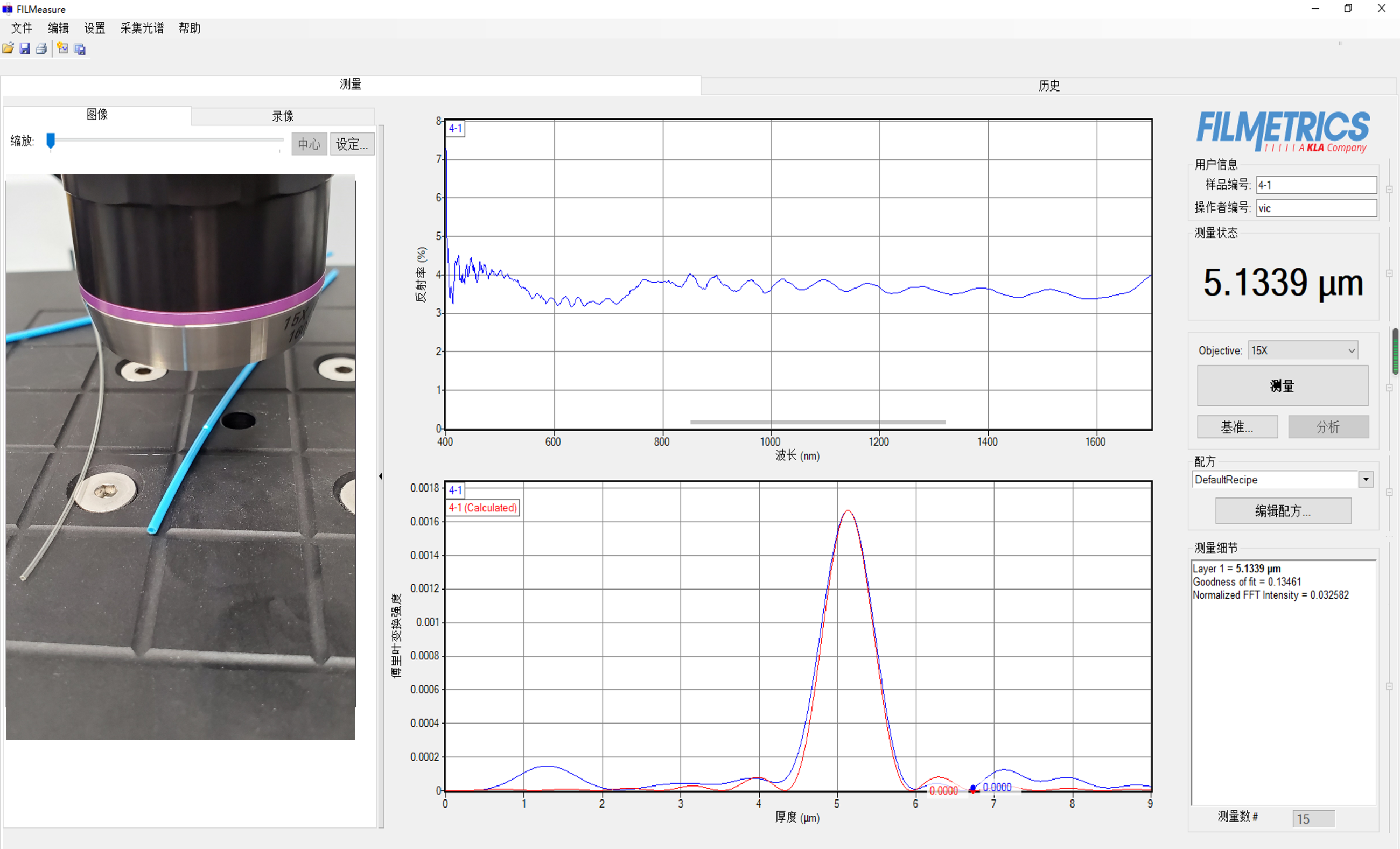

我們實測了四種臨床常用的導管：超滑氣管插管、鼻膽引流管、無菌導尿管、一次性使用胃管。下面把測試記錄和圖片整理出來，供您參考。
用普通膜厚儀測導管涂層，經常遇到這幾個問題：
曲面散射：光斑太大，圓柱面把光線反射得到處都是，信號雜亂，重復性差。
接觸損傷：用探針或千分尺去壓，涂層是軟的，一壓就變形，測出來的數據比實際偏薄。
破壞取樣：切片看截面，準是準，但一根管子就毀了，效率也低。
均勻性難評估：?jiǎn)吸c(diǎn)數據不能代表整根導管，但多點測量又費時費力。
| 項目 | 規格 |
|---|---|
| 測量原理 | 光譜反射法（非接觸、無損） |
| 厚度范圍 | 10 nm ～ 250 μm（取決于材料） |
| 光斑尺寸 | 可小至幾微米（連接顯微鏡） |
| 重復性 | ＜0.01 μm（典型值） |
| 測量時間 | ＜1 秒/點 |
| 適用場景 | 導管曲面涂層、微小區域、軟質薄膜 |
如果您的需求是單點抽檢、研發驗證、來料復檢，F(xiàn)40 足夠用，接上顯微鏡手動定位即可。
如果您的產線需要批量全檢，或者想看清整根導管軸向的涂層厚度分布，推薦 F54。它集成了F50自動mapping膜厚儀的掃描平臺，可以預設路徑，自動完成多點 Mapping，生成厚度分布圖，均勻性一目了然。
導管是圓的，F(xiàn)40 能測準嗎？
能。關鍵在于光斑要足夠小。F40 接上顯微鏡后，光斑可以縮到幾微米，在導管表面的測量區域幾乎就是平的，反射信號不受曲率干擾。這是我們選擇 F40 測量導管涂層的核心原因。
涂層是透明的，怎么測厚度？
光譜反射法測的就是透明或半透明薄膜。光線打到涂層上，一部分從表面反射，一部分穿透涂層后在底部界面反射，兩束光形成干涉條紋。F40 通過分析干涉光譜，結合材料的光學常數（n、k 值），計算出物理厚度。
F40 和 F54有什么區別？
F40 是手動定位的微區膜厚儀，適合抽檢和研發；F54 在 F40 的基礎上集成了自動 XY 平臺，可以預設多點測量路徑，自動完成批量掃描，適合產線全檢和均勻性分析。
測量需要制樣或破壞導管嗎？
不需要。F40 是非接觸光學測量，光打在涂層表面，不接觸、不損傷，測完的導管可以正常使用。放上去、測、拿走，整個過程不到一分鐘。
如果您有同樣的應用需求，歡迎和我們聯系，免費測量樣品！
我們出報告，您看數據。
