在半導體制造、新型顯示、新能源等高端產業中，薄膜厚度的精準控制直接決定產品性能與良率。從晶圓級封裝的光刻膠涂層到 OLED 顯示的 ITO 導電膜，從太陽能電池的減反膜到醫療器械的派瑞林涂層，納米級的厚度偏差都可能導致整批產品報廢。測厚儀精度作為衡量光學膜厚儀性能的核心指標，已成為精密制造領域不可忽視的關鍵參數。
一、主流光學膜厚儀精度參數解析
目前市場上主流的光學膜厚儀基于光譜反射干涉原理，通過分析不同界面反射光的干涉光譜計算薄膜厚度，其測厚儀精度已普遍達到納米級水平。以優尼康的 Filmetrics 系列自動光學膜厚測量儀為例，不同型號針對不同應用場景實現了精度與量程的平衡。
單點便攜式膜厚儀適用于實驗室快速檢測與現場抽檢，其測厚儀精度可達 0.02nm，準確度為 1nm 或 0.2%（取較大值），穩定性低至 0.05nm，測量范圍覆蓋 15nm 至 70μm，可滿足大多數基礎薄膜測量需求。自動 Mapping 膜厚測量儀則針對批量生產檢測設計，支持多點自動測量與厚度分布圖生成，在保持 0.02nm 精度的同時，將測量范圍拓展至 5nm 至 2mm，測量速度可達每秒 2 個點位。

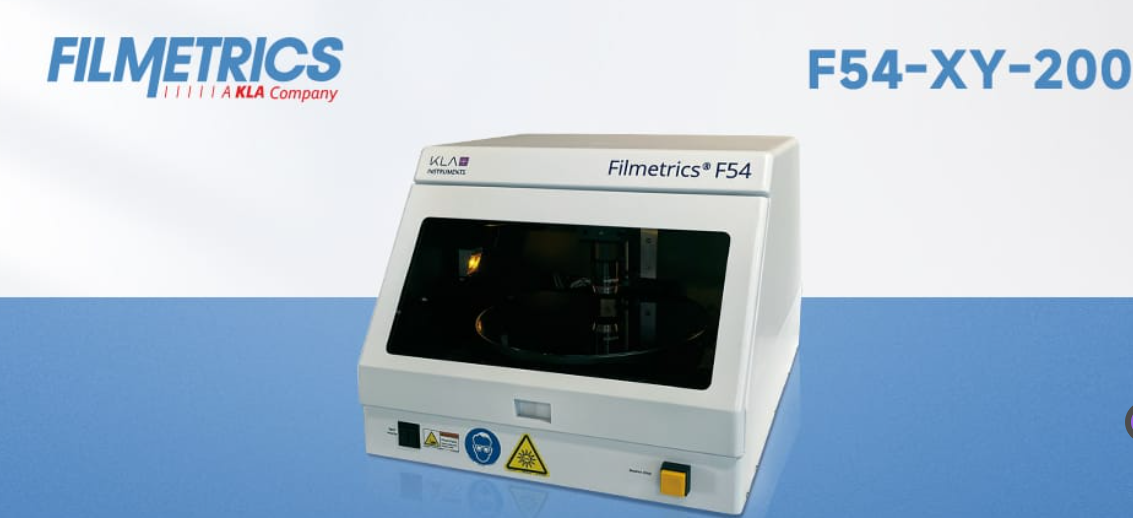

優尼康的Filmetrics F54-XY-200 自動光學膜厚測量儀專為 200mm×200mm 樣品設計，五種配置覆蓋 4nm 至 120μm 測量范圍，光斑尺寸可在 2μm 至 100μm 間靈活選擇，波長范圍可配置為 190-1700nm，測厚儀精度與全系列產品保持一致，同時支持圖案識別、自動對焦與傾斜校正功能，完美適配帶圖案晶圓的批量檢測需求。
二、納米級測厚儀精度的核心技術支撐
光學膜厚儀能夠?qū)崿F(xiàn)納米級測厚儀精度，離不開硬件配置與軟件算法的雙重保障。在硬件層面，高精度光譜儀與穩定光源是基礎。鎢鹵素?zé)襞c氘燈組合光源可提供寬波長范圍的穩定輸出，確保不同膜層材料都能獲得清晰的干涉光譜；高分辨率 CCD 探測器則能捕捉到極其微弱的光譜變化，為厚度計算提供可靠數據。
在軟件算法方面，先進的光譜匹配技術與快速傅里葉變換（FFT）分析模式可有效消除噪聲干擾，提高測量結果的準確性。內置數千種材料的光學常數數據庫，能夠快速匹配待測膜層的折射率與消光系數，避免因材料參數誤差導致的厚度偏差。對于多層膜結構，算法可逐層解析各膜層的厚度與光學特性，即使是十幾層的復雜膜系也能實現精準測量。
此外，自動化硬件設計進一步提升了測厚儀精度的一致性。電動 XY 工作臺采用高精度滾珠絲杠與伺服電機驅動，定位誤差小于 1μm，確保每次測量都能準確落在預設點位；自動對焦與傾斜校正功能則可消除樣品表面不平整帶來的測量誤差，保證不同位置測量結果的可比性。
三、影響測厚儀精度與穩定性的關鍵因素
盡管光學膜厚儀本身具備極高的測厚儀精度，但實際使用環境與操作方式仍會對測量結果產生顯著影響。環境振動是最常見的干擾因素之一，地面的微小振動會導致光路偏移，使光譜產生噪聲，嚴重時甚至?xí)箿y量結果偏差數十納米。針對這一問題，搭配主動式防震臺可有效隔離 1-200Hz 的低頻振動，振動抑制率超過 98%，為高精度測量提供穩定的環境基礎。
樣品表面狀態同樣會影響測厚儀精度。樣品表面的劃痕、污漬或粗糙度超標會導致光散射，降低反射光強度與信噪比；透明樣品的背面反射也可能與正面膜層的反射光產生干涉，干擾測量結果。因此，測量前需對樣品進行清潔處理，并通過軟件算法消除背面反射的影響。
定期校準是維持測厚儀精度長期穩定的必要措施。建議使用經國家計量認證的標準厚度片每月進行一次校準，校準過程中需覆蓋常用的測量波長與厚度范圍，確保設備在全量程內都能保持準確的測量結果。
四、如何選擇滿足精度需求的光學膜厚儀
選擇光學膜厚儀時，測厚儀精度是首要考慮因素，但同時也需結合測量范圍、樣品尺寸、自動化需求等綜合評估。對于實驗室研發與小批量檢測，單點便攜式膜厚儀即可滿足需求，其體積小、安裝便捷，幾分鐘即可完成測量；對于批量生產檢測，自動 Mapping 膜厚測量儀能夠顯著提高檢測效率，降低人工誤差；對于大尺寸或帶圖案的樣品，則需選擇支持自動對焦與圖案識別的專用設備。
此外，完善的售后服務體系也至關重要。專業的技術支持團隊能夠提供從樣品測試、設備選型到安裝調試、人員培訓的全流程服務，及時解決使用過程中遇到的問題，確保測厚儀精度長期穩定。
隨著高端制造業的不斷發展，對薄膜測量精度的要求將持續提高。測厚儀精度的每一次提升，都將推動半導體、顯示、新能源等行業的技術進步。優尼康科技作為專業的精密薄膜測量解決方案提供商，憑借多年的行業經驗與優質的產品服務，為廣大客戶提供高精度、高可靠性的光學膜厚儀及配套解決方案，助力中國精密制造產業升級。
