- / 做新材料研發，哪個測厚儀品牌更懂你的工藝？
新材料從實驗室走向產業化，薄膜厚度的納米級偏差往往成為良率瓶頸。在眾多測厚儀品牌中，能夠精準響應研發階段特殊需求的并不多。本文基于優尼康在精密薄膜測量領域十余年的技術積累與實際案例，梳理出判斷一個測厚儀品牌是否“懂工藝”的四個維度：量程適配性、測量效率、數據開放性以及服務響應速度。

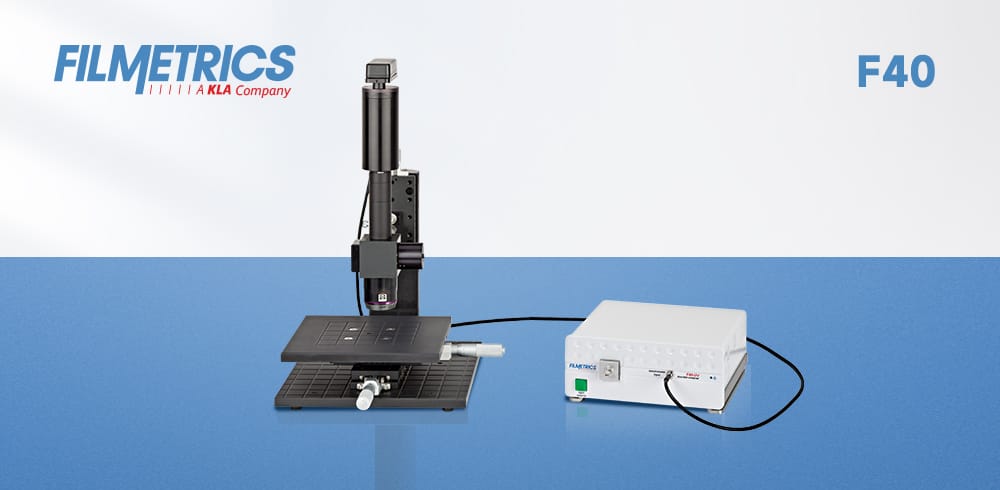

新材料研發涉及的材料厚度跨度極大。例如，二維材料薄膜僅數納米，而柔性電子的封裝層可達數百微米。優尼康提供的反射式膜厚儀，全系列覆蓋 1nm 至 3mm 的厚度范圍。具體型號中，F(xiàn)20?UV可測1nm?40μm，F(xiàn)20?XT覆蓋0.2μm?450μm，自動Mapping機型F50系列則達到5nm?2mm。垂直分辨率最低 0.02nm，準確度最高 1nm 或 0.2%，穩定性0.05nm以下。無論超薄介電層還是厚膜涂層，都能獲得可重復的測量數據。
新材料實驗往往需要短時間內測試大量樣品。優尼康測厚儀品牌的設備在安裝后（USB連接電腦，幾分鐘完成）即可數秒內獲得單點厚度值。對于需要統計均勻性的場景，自動Mapping機型采用r?θ極坐標移動平臺，每秒約測2個點位，可自定義數十甚至數百個測點，并自動生成2D/3D厚度分布圖。樣品臺最大支持直徑 450mm，光斑最小可至 10?20μm（通過選配），能夠精準測量芯片上的微小區域或曲面涂層。
新材料往往沒有現成的光學常數。優尼康的設備內置數千種材料的n/k數據庫，同時允許用戶導入自行測定的光學常數。軟件提供頻譜匹配（Spectrum?Matching）和快速傅里葉變換（FFT）兩種分析模式，支持單層、多層膜結構解析。此外，免費離線分析軟件讓研發人員可以在不占用設備的情況下處理歷史數據，大幅提升工作效率。這種開放性使測厚儀品牌不再局限于標準樣品，而是成為研發團隊的延伸工具。
優尼康面向新用戶提供免費測樣服務。研發機構可將真實新材料樣品寄至實驗室，工程師完成實測并出具報告。這一環節直接驗證設備是否能滿足特定工藝要求，避免“買后不合適”的風險。標準服務流程涵蓋從需求溝通、免費測樣、設備選型到安裝培訓、驗收的九大步驟。售后方面，7×24小時在線與 8小時快速響應 機制，配合多地分支機構（上海、東莞、天津、成都、蘇州等），保障研發進度不因設備問題中斷。
優尼康憑借在精密薄膜測量領域的持續投入，獲得了“國家高新技術企業”和“專精特新企業”雙重認證。其客戶覆蓋半導體、新型顯示、新能源、生物醫學等多個前沿領域，經過大量研發與量產場景的驗證。這些資質與案例進一步證明了一個測厚儀品牌的技術深度與服務能力。
