優尼康科技為您提供Filmetrics F50 自動Mapping膜厚儀，依靠自動光譜測量系統，可以簡單且快速地獲得直徑450毫米的樣品薄膜的厚度分布圖，測試非?？焖?，大約每秒能測試兩點。用戶可以自己繪制需要的點位地圖。適用于半導體、消費電子、新能源等行業。歡迎聯系我們獲取詳細技術資料與報價。

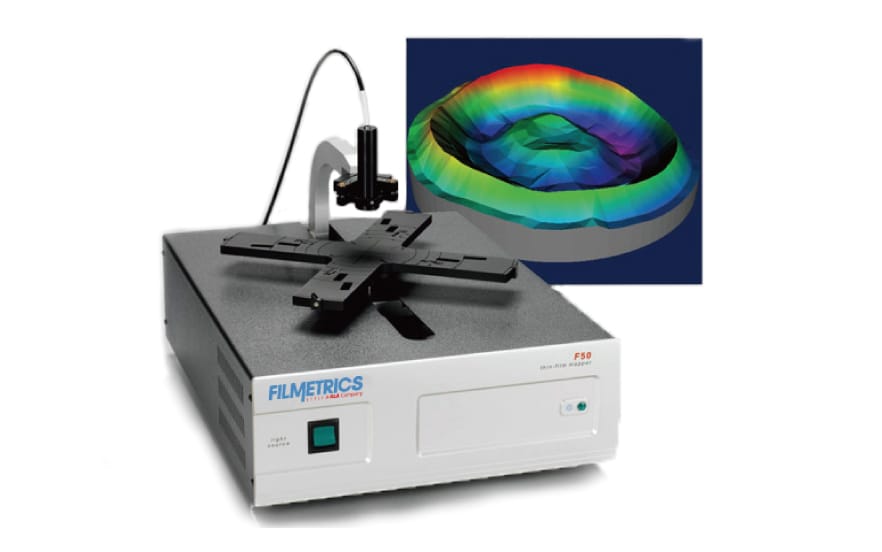

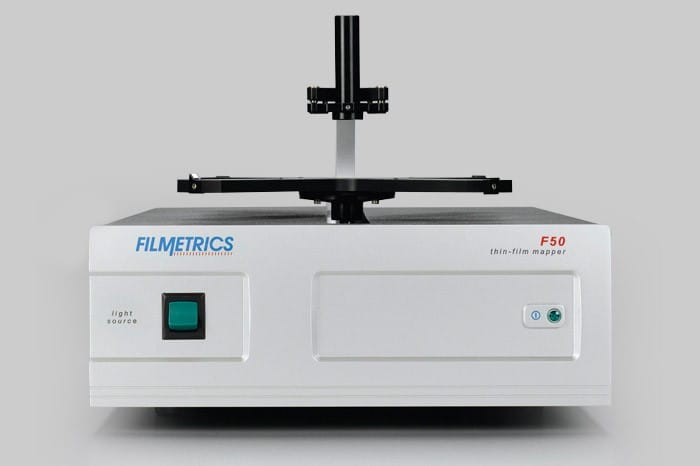

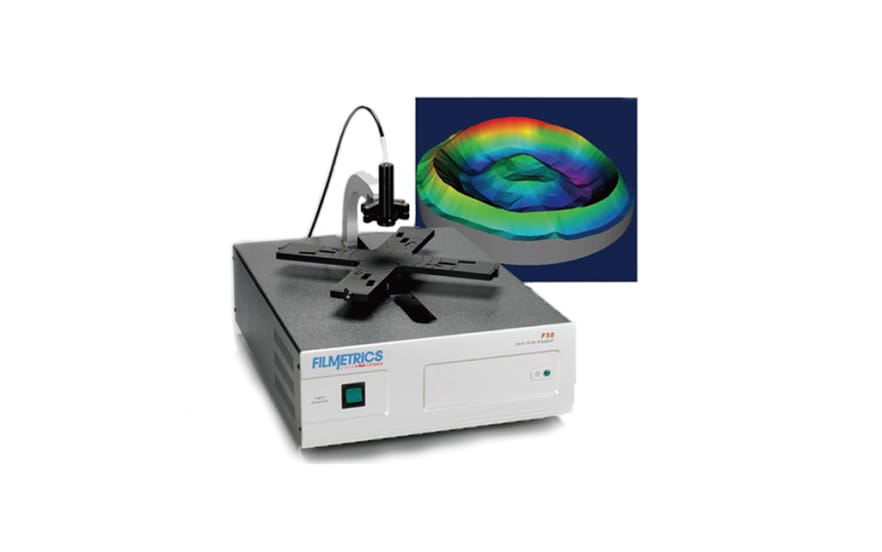

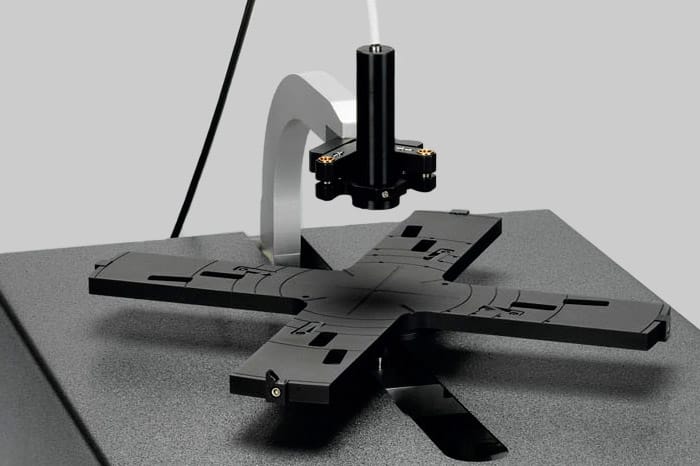

Filmetrics F50 自動Mapping膜厚測量儀依靠光譜測量系統，可以簡單且快速地獲得直徑450毫米的樣品薄膜的厚度分布圖。采用r-θ極坐標移動平臺，可以快速的定位所需測試的點并測試厚度，測試非?？焖伲蠹s每秒能測試兩點。用戶可以自己繪制需要的點位地圖。Filmetrics F50 自動Mapping膜厚測量儀配置精度高使用壽命長的移動平臺，以求能夠做成千上萬次測量。
自動化薄膜厚度繪圖系統，快速定位、實時獲得結果；
可測樣品膜層：基本上光滑的。非金屬的薄膜都可以測量；

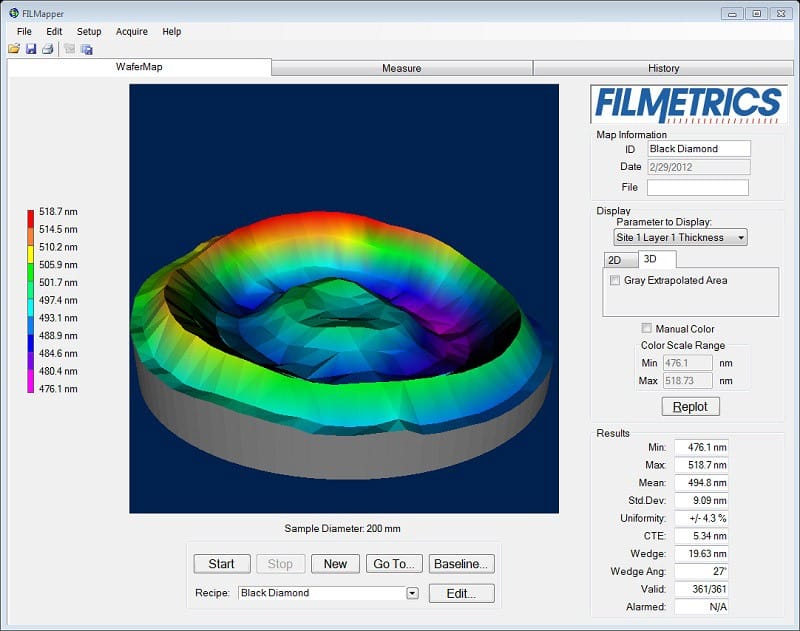

測繪結果可用2D或3D呈現，方便用戶從不同的角度檢視；
當入射光穿透不同物質的界面時將會有部分的光被反射，由于光的波動性導致從多個界面的反射光彼此干涉，從而使反射光的多波長光譜產生震蕩的現象。從光譜的震蕩頻率，可以判斷不同界面的距離進而得到材料的厚度（越多的震蕩代表越大的厚度），同時也能得到其他的材料特性如折射率與粗糙度。
半導體膜層 | 顯示技術 | 消費電子 | 派瑞林 |
光刻膠 | OLED | 防水涂層 | 電子產品/電路板 |
介電層 | ITO和TCOs | 射頻識別 | 磁性材料 |
砷化鎵 | 空氣盒厚 | 太陽能電池 | 醫學器械 |
微機電系統 | PVD和CVD | 鋁制外殼陽極膜 | 硅橡膠 |
波長范圍： | 190nm-1340nm | 光源： | 鎢鹵素?zé)?、氘?/span> |
厚度測量范圍： | 5nm-2mm | 測量精度： | 0.02nm |
光斑大?。?/span> | 標準1.5毫米 | 樣品臺尺寸： | 1-300mm |
聯系我們獲取更多參數 | |||
