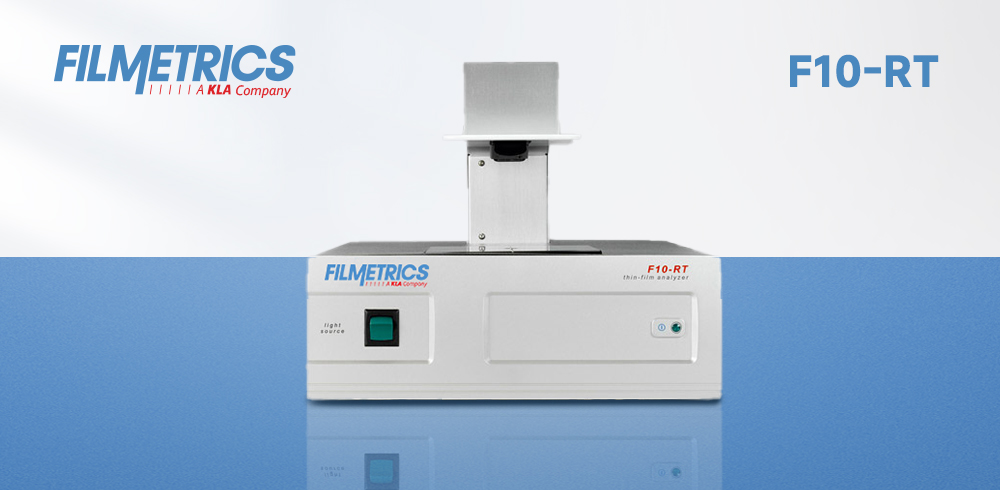

Filmetrics F10-RT 薄膜厚度測量儀 | 反射/透射同步測量 | 1秒出結果

Filmetrics F10-RT 薄膜厚度測量儀

同步測量反射率與透射率 | 1秒出結果 | 真空鍍膜專用 | 1nm~150μm寬量程

Filmetrics F10-RT薄膜厚度測量儀

1nm~150μm

厚度測量范圍

0.01nm

測量精度

＜1秒

單次測量時間

6mm

標準光斑

190~1700nm

波長范圍

產品介紹

Filmetrics F10-RT 薄膜厚度測量儀 以真空鍍膜為設計目標，只需單擊鼠標即可獲得反射和透射光譜。簡單操作即可進行 FWHM 及顏色分析?？蛇x的厚度和折射率模塊讓您能夠充分利用 F10-RT 的分析能力，測量結果能被快速導出和打印。適用于光學鍍膜、半導體、顯示技術、消費電子等行業，是研發與產線品質管控的得力工具。

核心優勢

同步測量反射率與透射率 · 1秒內快速獲取結果 · 完整標準配置 · 簡單易用的分析軟件 · 可選厚度/折射率模塊

核心優勢

同步反射/透射測量

同時獲取薄膜的反射率和透射率光譜，1秒內完成測量，極大提升檢測效率。

快速FWHM與顏色分析

內置分析工具，一鍵計算半高寬(FWHM)并進行顏色分析，滿足光學鍍膜品質判定需求。

靈活擴展

可選厚度和折射率測量模塊，升級后即可獲得薄膜厚度、n/k值等完整光學參數。

簡便操作與數據導出

直觀的軟件界面，測量結果可快速導出至Excel或打印報告，便于數據追溯與分享。

典型應用領域

光刻膠

介電層

砷化鎵

微機電系統(MEMS)

OLED

ITO/TCO

空氣盒厚

PVD/CVD薄膜

防水涂層

射頻識別

太陽能電池

鋁制外殼陽極膜

電子產品/電路板

磁性材料

醫療器械涂層

硅橡膠

派瑞林

* 適用于透明、半透明及低吸收薄膜，覆蓋固態、液態、氣態薄膜形態

測量原理

當入射光穿透不同物質的界面時，部分光被反射。由于光的波動性，多個界面的反射光彼此干涉，使反射光的多波長光譜產生振蕩現象。從光譜的振蕩頻率，可以判斷不同界面的距離進而得到材料的厚度（越多的震蕩代表越大的厚度），同時也能獲得折射率與粗糙度等材料特性。F10-RT采用寬波段光源，配合高精度光譜儀，實現反射率和透射率的同步快速測量。

產品參數

產品型號	F10-RT	品牌	Filmetrics
波長范圍	190nm ~ 1700nm	光源	鎢鹵素?zé)?/ 氘燈
厚度測量范圍	1nm ~ 150μm	測量精度	0.01nm
光斑大小	6mm (標準)	穩定性	0.05nm
測量功能	反射率、透射率、FWHM、顏色分析、厚度(可選)、折射率(可選)
軟件	專用分析軟件，支持?jǐn)?shù)據導出與報告打印
更多參數及定制配置請聯系優尼康科技
