醫療導管親水潤滑涂層
親水潤滑涂層 · 微區小光斑 · F40/F54膜厚儀
可連接顯微鏡 · 微米級光斑 · 曲面測量更精準
針對超滑氣管插管、鼻膽引流管、無菌導尿管、一次性使用胃管等醫療導管，F(xiàn)40/F54膜厚儀通過連接金相顯微鏡實現微區小光斑測量，將導管曲面局部“拉平”，獲得準確、穩定的涂層厚度數據，無損檢測僅需毫秒。
醫療導管親水涂層質量控制中的難點
曲面測量、涂層過薄/過厚、批量檢測效率低 —— 傳統方法難以滿足高精度要求
涂層過薄或過厚影響臨床性能
涂層太薄潤滑不足，增加插管阻力；涂層太厚易剝落、異物感強。需精準控制在工藝窗口內（如2~8μm）。
曲面基材導致測量失準
導管為圓柱曲面，常規大光斑測厚儀因曲率導致反射光散射，數據偏差大。傳統接觸式測頭又易壓陷軟質涂層。
批量檢測效率低
顯微鏡截面法需要破壞制樣、耗時數小時，無法滿足產線全檢需求，漏檢風險高。
涂層均勻性難以表征
不同批次或同一導管不同位置涂層厚度可能存在差異，缺乏直觀的厚度分布數據。
多種導管類型需通用方案
氣管插管、鼻膽引流管、導尿管、胃管尺寸不同，涂層材料各異（如PVP、聚氨酯等），需要靈活適配的測量方法。
缺乏無損、原位檢測手段
無法在不破壞成品的前提下，直接在成品導管上獲得涂層厚度數據，制約工藝反饋速度。
核心產品 — 微區膜厚儀 F40 / F54
可連接顯微鏡，微米級小光斑專為曲面及微小區域涂層厚度測量設計
膜厚儀 F40
微區小光斑 可連接金相顯微鏡，光斑尺寸可小至幾微米。專為曲面導管、微小區域涂層測量設計，輕松解決圓柱面散射問題。標配多波長反射模型，測量重復性<0.01μm。
了解F40 →F40/F54 微區膜厚儀已成功應用于多家知名醫療器械制造企業，針對 超滑氣管插管、鼻膽引流管、無菌導尿管、一次性使用胃管 的親水潤滑涂層，在曲面部位實現了與平面樣品同等精度的厚度測量，實測數據準確、重復性優異。
涂層厚度測量技術原理對比
| 測量技術 | 代表設備 | 原理 | 醫療導管涂層應用 | 核心優勢 |
|---|---|---|---|---|
| 微區光譜反射法 | F40 / F54 | 顯微鏡聚焦微光斑，反射光譜干涉擬合厚度 | 曲面導管親水涂層（PVP、聚氨酯等）無損測厚 | 微米光斑 曲面≈平面 毫秒級 |
| 常規光譜反射法 | 普通膜厚儀 | 大光斑反射光譜 | 平面樣品涂層厚度 | 平面適用 曲面散射誤差大 |
| 接觸式測厚 | 千分尺/電感測頭 | 機械接觸，測量總厚度差 | 涂層+基材總厚度，無法單獨測涂層 | 易損傷 精度低 |
| 顯微鏡截面法 | 金相顯微鏡 | 切割、鑲嵌、拋光后觀察截面 | 涂層厚度驗證（破壞性） | 精確 但制樣復雜、耗時 |
實際測量案例 — 四種醫療導管親水涂層厚度

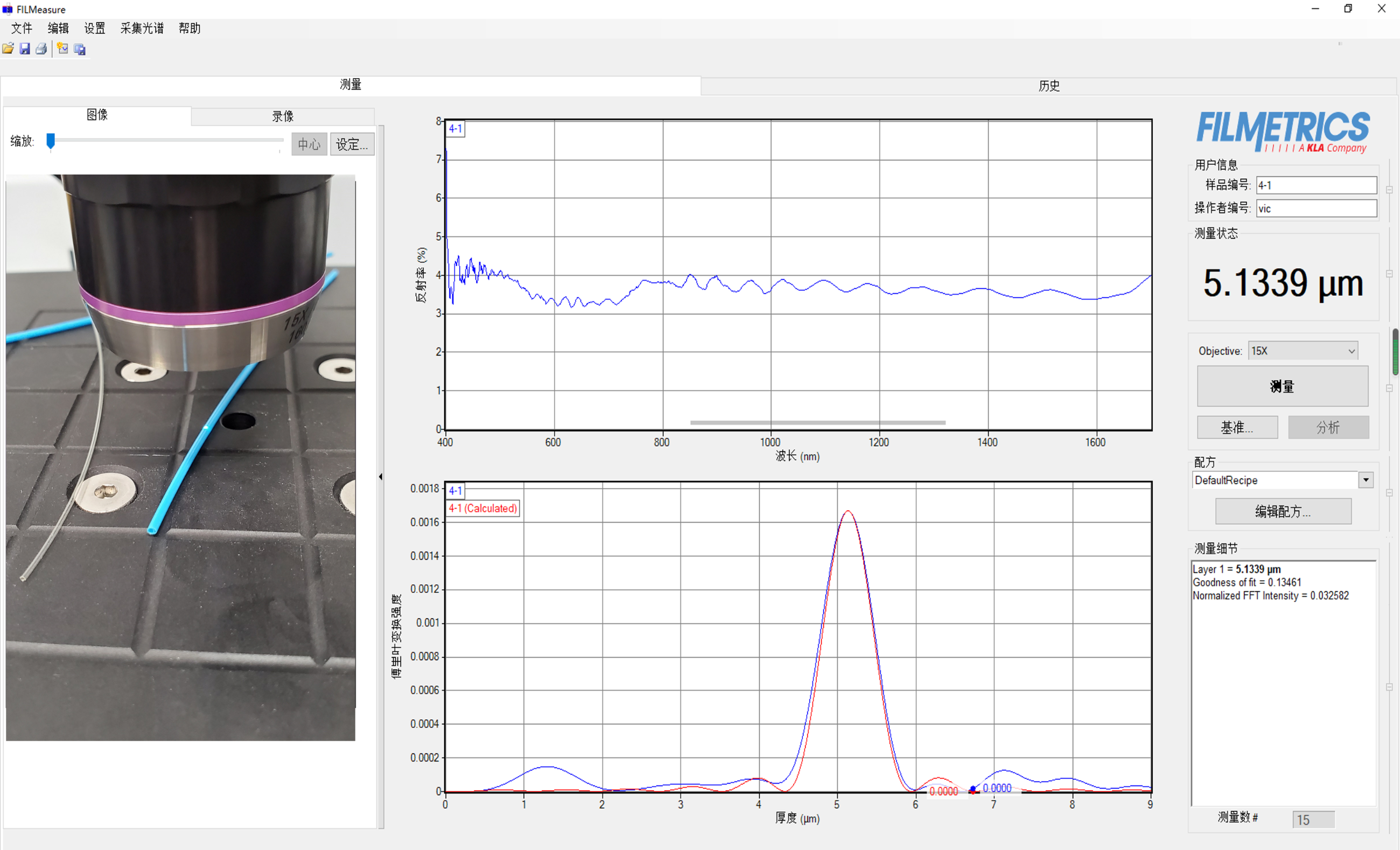

超滑氣管插管

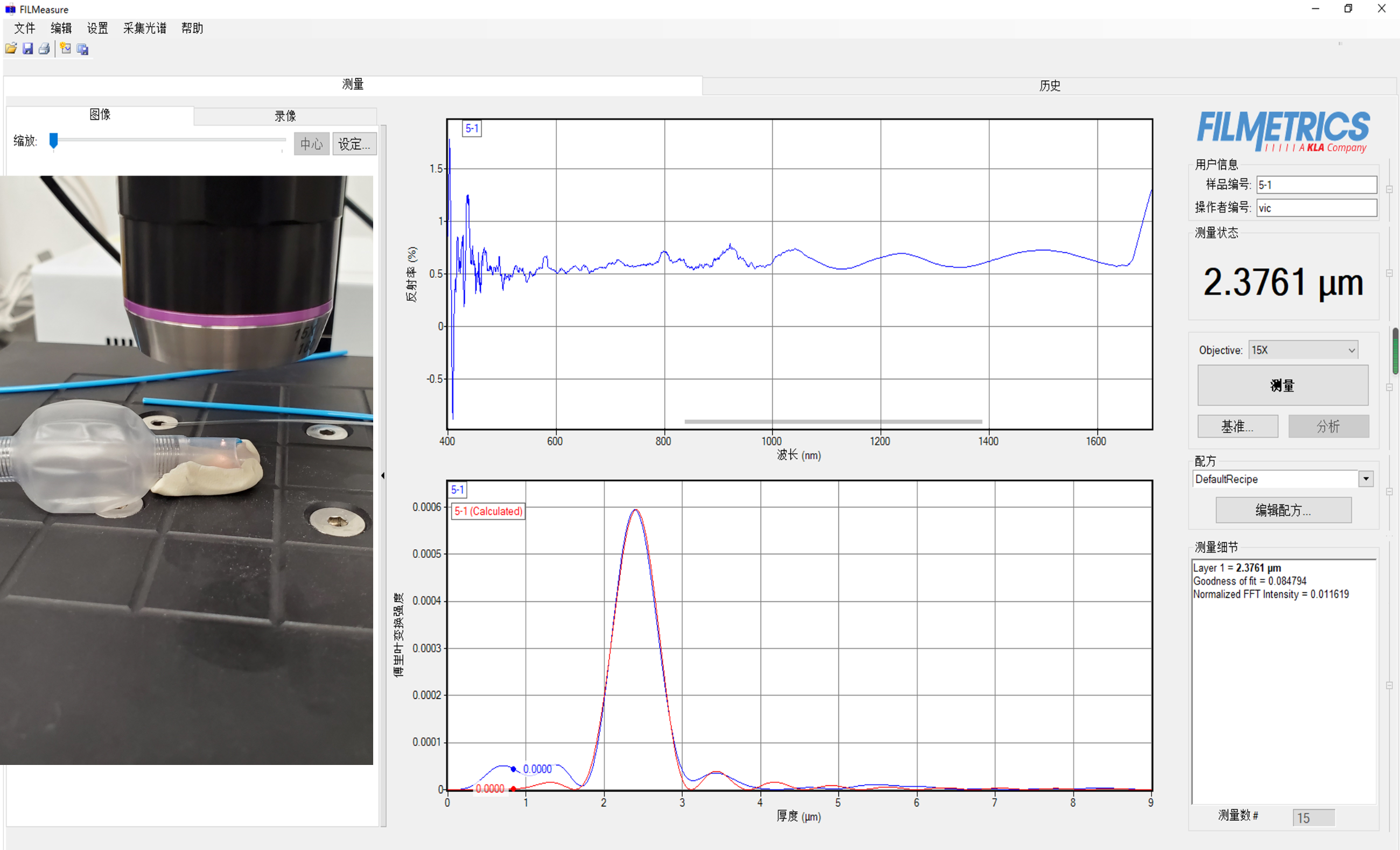

鼻膽引流管

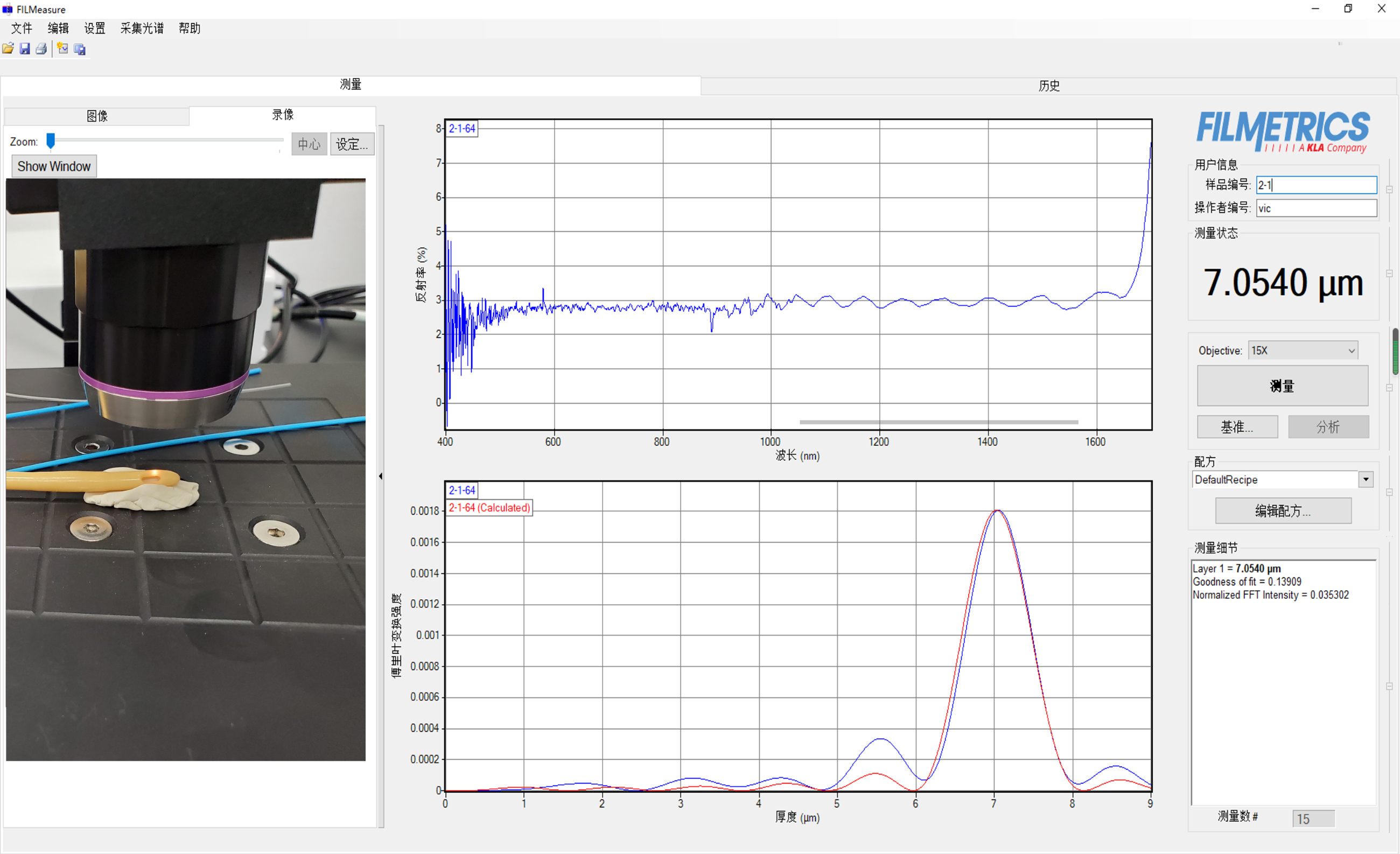

無菌導尿管

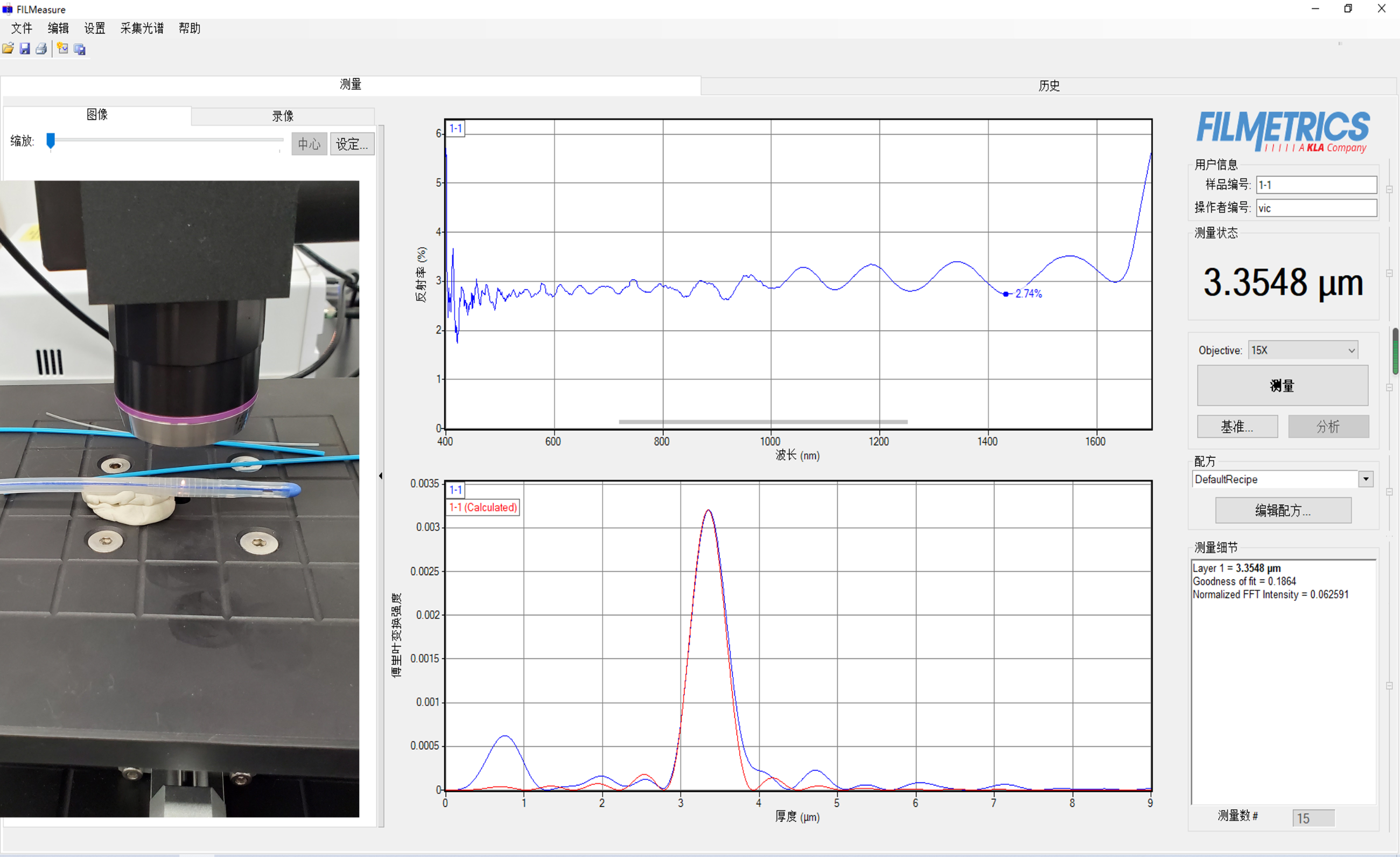

一次性使用胃管
相關產品快速導航
點擊進入詳情頁，獲取技術規格與應用案例
常見問題
為什么F40/F54更適合測量導管這類圓柱曲面涂層？
F40和F54在功能上有什么區別？
親水潤滑涂層（如PVP）的光學常數未知，如何建立測量模型？
測量過程會不會對涂層造成損傷？
是否支持多批次大批量快速檢測？
從超滑氣管插管到胃管，優尼康提供微區膜厚儀 F40/F54 曲面涂層測厚方案 — 立即申請樣品測試，獲取您的專屬測量報告。
