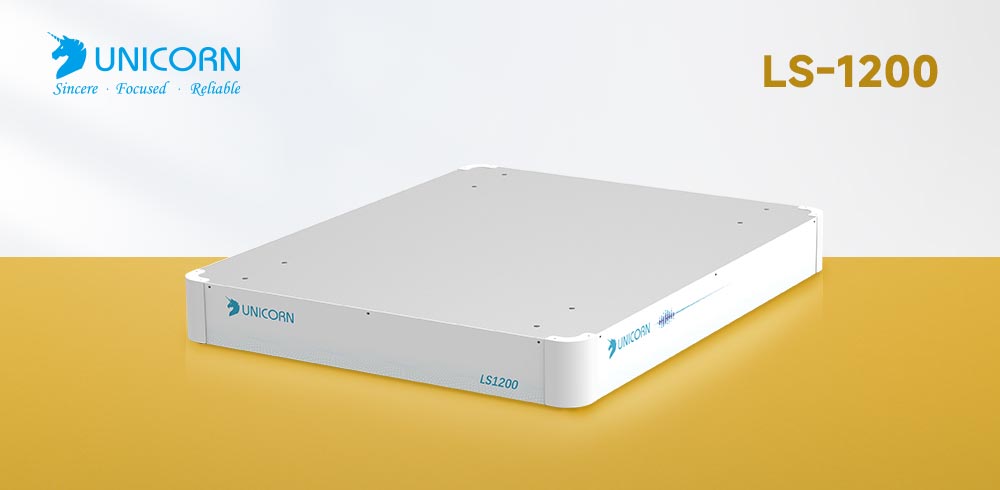

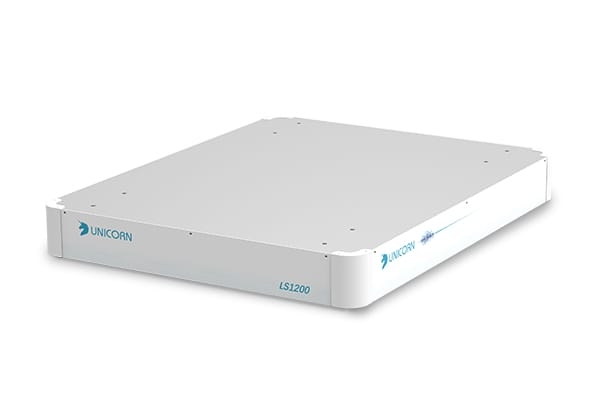

UNICORN LS-1200 主動式防震臺 | 0.5Hz超低頻六自由度隔振 | 大型電鏡專用免維護UNICORN LS-1200 主動式防震臺
大型電子顯微鏡專用主動隔振系統 | 0.5Hz超低頻隔振 | 六自由度主動控制 | 模塊化超薄設計
LS-1200 是一款專為電子顯微鏡和大型精密儀器設計的主動式隔振系統。通過壓電傳感器實時監測環境振動，利用控制器生成反向作用力，從0.5Hz超低頻開始主動抵消六個自由度的振動干擾。模塊化超薄設計可直接嵌入SEM/TEM底部，無需起重設備即可安裝。完美兼容蔡司、徠卡、日立、日本電子等主流品牌電鏡，實驗室理想隔振伙伴。
五大核心優勢
L
超低頻隔振
LFS低頻傳感器升級后隔振起點低至0.5Hz，完美覆蓋環境振動、人員走動等低頻干擾源。
六
六自由度主動控制
同時抵消X/Y/Z平移和旋轉振動，無低頻共振峰，瞬態響應極快。
定
單一電鏡定制
根據每臺電鏡重量分布和安裝位置專屬設計，確保最佳隔振效果。
模
模塊化免安裝
超薄模塊化設計，無需起重設備，基本不改變儀器整體輪廓。
免
長期免維護
無壓縮空氣、無機械磨損件，安裝后無需定期校準，降低運維成本。
標準版 vs LFS低頻升級版
LS-1200支持升級LFS（低頻傳感器）系統，隔振起點從1Hz降至0.5Hz，低頻段隔振效率顯著提升。
| 對比指標 | LS-1200 標準版 | LS-1200 + LFS 升級版 |
|---|
| 隔振起點 | 1 Hz | 0.5 Hz |
| 2.5Hz 隔振率 | 90% | 95% |
| 5Hz 隔振率 | 97% | 99% |
| 10Hz 隔振率 | 99% | 99.5% |
| 最大隔振率 | 99.8% (@70Hz) | 99.8% (@20Hz) |
核心技術特性
主動+被動全頻段隔振主動系統針對0.5-200Hz低頻振動精準補償；被動系統吸收200Hz以上高頻振動能量，全頻段覆蓋無死角。
無低頻諧振峰內部反饋回路主動阻尼諧振，消除傳統被動隔振臺固有的低頻共振峰，避免在特定頻率下放大振動。
自適應前饋控制實時監測地基振動信號，自適應調節前饋補償參數，適應不同樓層及環境的地基振動特征。
典型應用領域
掃描電子顯微鏡 (SEM)透射電子顯微鏡 (TEM)電子束光刻 (EBL)掃描隧道顯微鏡 (STM)超高真空SPM光刻設備光譜測量設備高精度計量設備
產品參數
| 參數項 | 規格 |
|---|
| 隔振方式 | 主動式（壓電傳感器+驅動器）+ 被動式 |
| 控制自由度 | 6自由度（X/Y/Z/橫搖/縱搖/平搖） |
| 隔振起點（標準） | 1 Hz |
| 隔振起點（LFS） | 0.5 Hz |
| 最大隔振率 | 99.8% (@70Hz標準 / @20Hz LFS) |
| 諧振頻率 | 無（主動阻尼消除） |
| 主動隔振范圍 | 1 - 200 Hz |
| 被動隔振范圍 | ≥ 200 Hz |
| 設計特點 | 模塊化超薄設計、單一電鏡定制、免維護、無壓縮空氣 |
| 更多參數請聯系我們獲取詳細規格書 |
客戶評價
“安裝LS-1200后，場發射SEM在高倍成像時圖像漂移現象徹底消失，分辨率顯著提升。模塊化設計半天完成安裝，完全不需要改造實驗室。
—— 某半導體晶圓廠 FA實驗室
“大樓靠近主干道，低頻振動困擾TEM使用。升級LFS系統后隔振起點降到0.5Hz，晶格分辨率測試達標。免維護特性非常省心。
—— 某高校材料學院 電鏡中心
常見問題
LS-1200 適合哪些品牌型號的電子顯微鏡？
LS-1200采用為每臺電鏡單一專屬定制的設計理念，廣泛適配蔡司（ZEISS）、徠卡（Leica）、日立（Hitachi）、日本電子（JEOL）、賽默飛（Thermo Fisher/FEI）等主流品牌的全系列掃描電鏡（SEM）和透射電鏡（TEM）。請?zhí)峁﹥x器型號咨詢工程師獲取適配方案。
為什么主動隔振比被動隔振效果更好？
被動隔振臺（氣浮、橡膠等）存在固有的低頻共振峰，通常在1-5Hz范圍內反而放大振動。LS-1200通過壓電傳感器和驅動器主動生成反向抵消力，無低頻共振峰，從0.5Hz超低頻起提供有效隔振，從根本上解決電鏡圖像漂移和分辨率下降問題。
安裝 LS-1200 需要改造實驗室嗎？
通常不需要。LS-1200模塊化超薄設計，直接放置于電鏡原配支架下方或嵌入安裝，多數SEM無需專用起重設備即可安裝，基本不改變儀器輪廓，現場由專業工程師快速完成。
LFS 升級有什么好處？值得升級嗎？
LFS升級將隔振起點降至0.5Hz，顯著提升2.5Hz-10Hz低頻段隔振效率（5Hz從97%升至99%）。若實驗室位于低樓層、靠近交通干線或大型設備，低頻振動嚴重，LFS升級能帶來明顯圖像質量提升?，F(xiàn)有設備可現場改造升級。
LS-1200 需要日常維護嗎？
不需要。壓電驅動技術，無壓縮空氣需求，無機油或橡膠等易損件。安裝調試完成后長期免校準、免保養，極大降低實驗室運維負擔。
推薦產品組合
免費現場振動評估服務
Free On-site Vibration Assessment
不確定您的實驗室環境是否滿足電鏡運行要求？我們提供免費現場振動測量與評估服務！專業工程師攜帶振動分析儀上門測量，量化環境振動水平，并提供針對性隔振解決方案。
